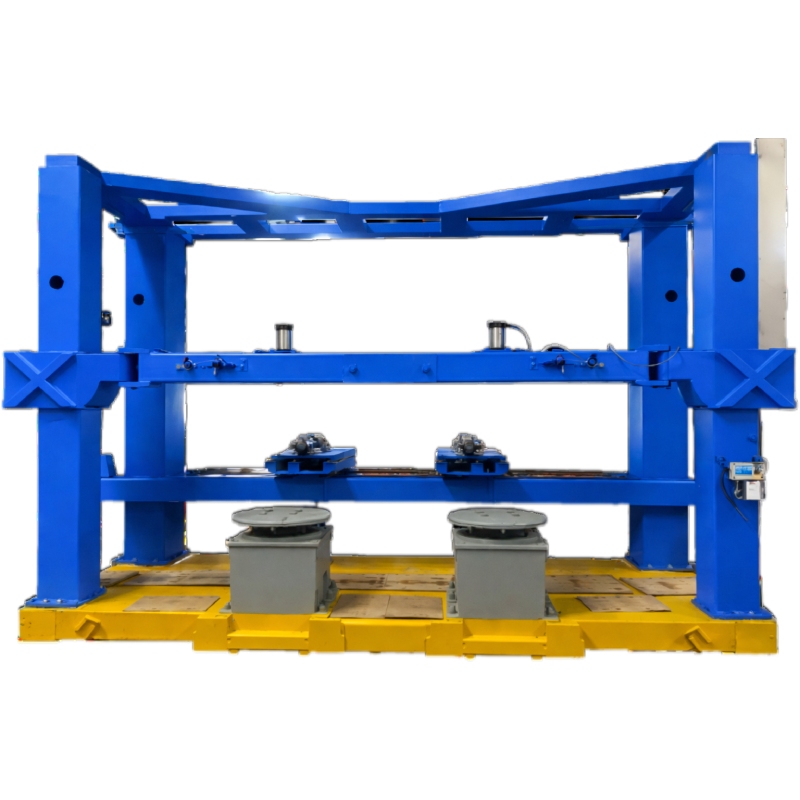

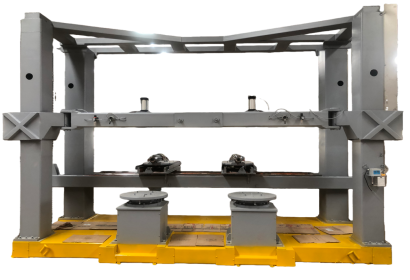

Máquina industrial CNC de cuatro ejes y doble cabezal para esculpir piedra.
El Máquina de tallado de piedra CNC de doble cabezal y 4 ejes Diseñada para la producción de esculturas y monumentos de piedra a gran escala, esta máquina cuenta con dos husillos de alta potencia de 7,5 kW, un sistema rotativo de 4 ejes y el sistema de control industrial NK300. Permite procesar grandes bloques de piedra con gran precisión, siendo ideal para la creación de estatuas, esculturas arquitectónicas, columnas y tallas artísticas en piedra con un rendimiento estable y una producción eficiente.
Modelo de producto :
LT-200150-2DProceso de dar un título :
CE, ISOPresupuesto :
4300*2000*3800mmOrigen :
QuanzhouPuerto :
XiamenMuestras disponibles :
NoServicio posventa :
ProvidePeríodo de garantía :
1 Year
Este Máquina de tallado de piedra CNC de 4 ejes y gran formato Está diseñada específicamente para la fabricación de esculturas de piedra en 3D y el procesamiento de piedra de alta resistencia. La máquina cuenta con un diseño de doble cabezal, lo que permite que dos husillos funcionen simultáneamente, aumentando significativamente la productividad en comparación con las máquinas de un solo cabezal.
La estructura reforzada de la máquina cuenta con una bancada de acero de 10 mm de espesor y un puente de 12 mm, lo que garantiza una excelente rigidez al tallar materiales pesados como mármol, granito, arenisca y piedra caliza. Gracias a las guías lineales PMI y al sistema de transmisión de husillo de bolas de alta precisión, la máquina alcanza una precisión de posicionamiento de 0,02 mm y una repetibilidad de 0,01 mm, incluso durante operaciones continuas prolongadas.
Características principales
1). Procesamiento de doble cabezal de alta eficiencia: Equipada con dos husillos de alta potencia de 7,5 kW, la máquina puede tallar dos piezas de piedra simultáneamente o realizar el procesamiento de desbaste y el de acabado en paralelo, mejorando la eficiencia de producción en más del 80 por ciento en comparación con las máquinas de un solo cabezal.
2). Capacidad de escultura 3D a gran escala: El tamaño de procesamiento alcanza los 1500 mm de profundidad × 1500 mm de ancho × 2000 mm de alto, lo que permite a los fabricantes producir grandes estatuas, monumentos y esculturas paisajísticas en una sola operación sin necesidad de reposicionarlas repetidamente.
3). Sistema de movimiento de alta precisión: La máquina utiliza guías lineales PMI y husillos de bolas de precisión XYZ, lo que garantiza una precisión de posicionamiento de 0,02 mm y una repetibilidad de 0,01 mm, algo fundamental para obras de arte en piedra con gran detalle y esculturas simétricas.
4). Diseño estructural de alta resistencia: La bancada de acero de 10 mm de espesor y el puente reforzado de 12 mm proporcionan una excelente estabilidad estructural al procesar bloques de piedra pesados de hasta 10 toneladas de peso de la máquina, reduciendo la vibración durante largas sesiones de tallado.
5). Corte y tallado integrados: Con una capacidad para hojas de sierra de 500 mm de diámetro y una velocidad de husillo de 24000 rpm, la máquina puede realizar cortes, modelado y tallado detallado de piedra en una sola máquina, lo que reduce la necesidad de equipos adicionales.
6). Control industrial inteligente: El sistema de control CNC industrial NK300 con controlador NcStudio admite formatos comunes de mecanizado de piedra, como código G, HPGL, ENG y NC, lo que lo hace compatible con software CAM profesional como PowerMill.
Parámetros técnicos
| Tamaño de procesamiento | 1500（profundidad）*1500（ancho）*2000（altura）mm | ||||||
| Dimensiones generales | 4300*2000*3800 mm | ||||||
| Tamaño del material de procesamiento | Diámetro: 1500 mm, Altura: 2000 mm | ||||||
| El peso total de la máquina | 10T | ||||||
| Cama de máquina | Acero reforzado (10 mm de espesor) | ||||||
| Puente de máquinas | Acero reforzado (12 mm de espesor) | ||||||
| Carril guía | X，Ejes Z e Y PYM-30 | ||||||
| husillo de avance | husillo de avance PMI del eje XYZ | ||||||
| Modo de transmisión | Accionamiento por husillo en los ejes X, Y y Z, caja de engranajes de alta precisión con capacidad de carga en el eje A | ||||||
| Huso | 7,5 kW*2 unidades | ||||||
| Velocidad del husillo | 24000 rm/min | ||||||
| Tamaño de la hoja de sierra | 500 mm | ||||||
| Potencia de corte | 18,5 kW | ||||||
| Chasis | Caja de control independiente | ||||||
| Sistema | Sistema de control industrial NK300 | ||||||
| Software | Molino de potencia | ||||||
| Controlador | Autobús Weihong/estudio NC | ||||||
| Conducir | servomotor de CA digital | ||||||
| Motor | servomotor de CA digital | ||||||
| Sistema de lubricación | lubricación automática | ||||||
| Voltaje de funcionamiento | 380V/50HZ | ||||||
| Archivo | Código G/HPGL/ENG/MMG/nc/u00 | ||||||
| Precisión en el posicionamiento del movimiento | 0,02 mm | ||||||
| Repetibilidad | 0,01 mm | ||||||
| Velocidad de avance | 12 m/min | ||||||
| Velocidad del chip | 10 m/min | ||||||
Aplicaciones
1). Producción de monumentos y esculturas conmemorativas: Ideal para tallar monumentos funerarios, lápidas y estatuas conmemorativas donde la precisión constante y un acabado superficial liso son esenciales.
2). Fabricación de estatuas religiosas de piedra: Ampliamente utilizada para la producción de estatuas de Buda, esculturas para templos y figuras religiosas, especialmente para los mercados del sudeste asiático y Oriente Medio.
3). Tallado arquitectónico decorativo en piedra: Adecuado para crear relieves arquitectónicos, fachadas de piedra, columnas decorativas y elementos ornamentales de construcción.
4). Esculturas de piedra para paisajes y jardines: Se utiliza para la producción de grandes esculturas al aire libre, decoraciones para parques, fuentes e instalaciones paisajísticas artísticas.
5). Patrimonio cultural y escultura artística: Los estudios de escultura profesionales utilizan esta máquina para transformar modelos digitales en 3D en obras de arte en piedra precisas, lo que mejora la eficiencia en comparación con el tallado manual.
Análisis comparativo
1). Máquina CNC para piedra de doble cabezal vs. de cabezal único
Las máquinas de un solo cabezal solo pueden procesar una escultura a la vez, mientras que el diseño de doble cabezal duplica la capacidad de producción, lo que las hace más adecuadas para fábricas que producen varias esculturas al día.
2). Tallado rotatorio de 4 ejes frente a tallado plano de 3 ejes
Las máquinas CNC tradicionales de 3 ejes se utilizan principalmente para el grabado plano o el tallado en relieve.
Un sistema de rotación de 4 ejes permite el tallado 3D completo de 360 grados, lo cual es esencial para estatuas y esculturas de columnas.
3). Sistema de control industrial frente a sistemas CNC para aficionados.
Las máquinas equipadas con controladores industriales como el NK300 ofrecen una mayor estabilidad, especialmente al ejecutar trayectorias de herramientas 3D extensas durante horas o incluso días, algo que los sistemas CNC de uso doméstico no pueden gestionar de forma fiable.
Preguntas y respuestas con expertos
P1. ¿Qué materiales puede procesar esta máquina?
Esta máquina CNC para tallar piedra puede procesar mármol, granito, arenisca, piedra caliza, piedra azul y materiales de piedra artificial.
P2. ¿Cuál es el tamaño máximo de escultura que puede tallar?
El tamaño máximo de procesamiento es de 1500 × 1500 × 2000 mm, lo que resulta adecuado para la mayoría de las grandes estatuas de piedra y esculturas monumentales.
P3. ¿La máquina es adecuada para la producción continua durante un período prolongado?
Sí. Gracias a sus servomotores industriales, la lubricación automática y la estructura de acero reforzado, la máquina puede funcionar de forma continua durante largos ciclos de producción en fábricas de piedra.
P4. ¿Qué software es compatible con la máquina?
La máquina es compatible con PowerMill y otros programas CAM, y lee formatos CNC comunes como el código G, HPGL, ENG y archivos NC.
Perfil de la empresa
Quanzhou Jinzuan Technology Co., Ltd.
Quanzhou Jinzuan Technology Co., Ltd. está ubicada en la Avenida Industrial de Shuitou, con fácil acceso al transporte. Es una empresa que integra I+D, fabricación, ventas y servicios técnicos, especializada en la fabricación de una serie de equipos inteligentes de procesamiento de piedra mediante control numérico computarizado (CNC).
¿Por qué elegirnos como socio?
1). Calidad superior del producto
2). Alto rendimiento en relación al costo
3). Investigación y desarrollo y tecnología avanzadas
4). Soporte y servicio integral al cliente.
5). Equipo técnico profesional y con experiencia.
6). Estándares globales
Certificaciones
Exposiciones
Nuestro servicio
Preventa:apoyo de consultoría
Según los requisitos del cliente para instalar la máquina.
Visita la fábrica
Servicio posventa:Guía de instalación y uso de la máquina
período de garantía de un año
Preguntas frecuentes
1. ¿Cuál será el proceso de pago?
TT: 30% como depósito, 70% antes del envío.
2. ¿Cuántos días tardará el envío?
El tiempo de producción es de aproximadamente 30 días. La fecha de envío desde el puerto de Xiamen hasta su puerto deberá ser verificada.
3. ¿Quién proporcionará el soporte técnico para la instalación del dispositivo?
1) Nuestro ingeniero puede capacitarte gratuitamente en la instalación, el uso del software y el diseño en nuestra fábrica. Una semana es suficiente. Nuestra fábrica está ubicada en Shuitou, provincia de Fujian, la mayor zona de fabricación de piedra de China. Probablemente también sea el mayor importador y exportador de mármol del mundo.
2). Nuestro ingeniero puede atenderle las 24 horas en línea a través de Skype, WhatsApp, WeChat, mensaje de Facebook o por teléfono móvil.
3). Se puede enviar un manual en inglés para el uso y mantenimiento de la máquina.
4). Se puede enviar un vídeo sobre la instalación, el uso y el mantenimiento de la máquina.
