Máquina automática de grabado de piedra con mesa abatible CNC
Diseñado para abordar el desafío crítico de la rotura en el grabado en piedra de gran formato, nuestro Máquina automática de grabado en piedra con mesa giratoria Revoluciona el procesamiento seguro y eficiente de piezas de piedra de gran tamaño.
Modelo de producto :
JZY-2433SFProceso de dar un título :
CE, ISOPresupuesto :
3500*4300*2200Origen :
QuanzhouPuerto :
XiamenMuestras disponibles :
NoServicio posventa :
ProvidedPeríodo de garantía :
1 Year

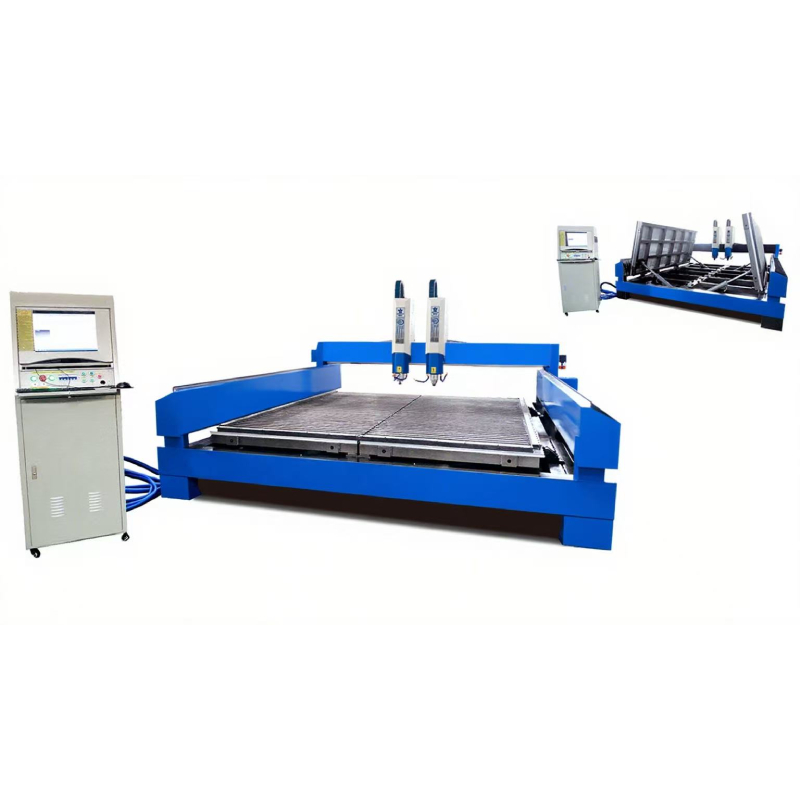

Su núcleo es una robusta mesa de trabajo inclinable 90°, que elimina la necesidad de levantar o reposicionar manualmente grandes losas de piedra, una de las principales causas de agrietamiento, astillamiento o rotura total en las configuraciones de grabado tradicionales. Este avanzado equipo integra control de precisión CNC con el diseño de mesa abatible, lo que permite un tallado uniforme tanto en superficies planas como inclinadas de piedras de gran formato, como granito, mármol, cuarzo y piedra artificial.
1) Mesa giratoria de 90°: Equipada con una robusta mesa de trabajo hidráulica que se inclina suavemente de 0° (horizontal) a 90° (vertical). Esto elimina la necesidad de reposicionar manualmente grandes losas de piedra, minimizando la tensión sobre el material y reduciendo el riesgo de rotura en más del 80% en comparación con las configuraciones tradicionales.
2). Grabado de precisión con tecnología CNC: Integra ejes lineales X/Y/Z con un sistema CNC de alta resolución (precisión de posicionamiento de 0,01 mm). Admite la importación de archivos de diseño 2D/3D y la optimización automática de la trayectoria de la herramienta, lo que garantiza detalles nítidos y una profundidad uniforme incluso en superficies de piedra grandes e inclinadas.
3) Compatibilidad con piedras de gran formato: Diseñada para acomodar losas de piedra extragrandes y bloques gruesos. La superficie de goma antideslizante de la mesa abatible y el sistema de sujeción neumático sujetan firmemente las piezas de gran tamaño durante la inclinación y el grabado, evitando que se desplacen y provoquen roturas.
4) Eficiencia de grabado de doble cara: La función de giro de 90° permite el grabado secuencial en las superficies frontales y laterales de piedras grandes sin necesidad de recargar.
5) Husillo de alta potencia y herramientas duraderas: Cuenta con un husillo de velocidad variable de 5,5 a 7,5 kW (6000-24000 rpm) con alto par, capaz de tallar eficientemente granito duro de gran formato. Las herramientas con punta de diamante y recubrimientos resistentes al calor mantienen el filo durante un uso prolongado, lo que reduce los cambios de herramienta y garantiza resultados consistentes.
Parámetros técnicos
| Número de producto | 2433 pies cuadrados |
| Dimensiones de la plataforma | 2400*3300 |
| Tamaño de la pieza de trabajo | 1140*3200*2 |
| Altura de alimentación | ≤430 mm |
| Velocidad del aire | 20 m/min |
| Velocidad de procesamiento | 15 m/min |
| Potencia del husillo | .5~7.5KW*2 |
| Velocidad del husillo | 6000~24000 rpm |
| Servomotor | Servomotor digital de CA |
| Voltaje de funcionamiento | CA 220 V/50 Hz o CA 380 V/50 Hz |
| Herramienta de grabado | φ3,175/4/6/8/10/12,7 mm |
| Formato de archivo | Código G/HPGL |
| Precisión de posicionamiento | ±0,02 mm |
| Repetibilidad | ±0,01 mm |
| Sistema de control | N60 |
| Mesa (volteada) Peso del oso | 500 kilos |
| Peso bruto | 3500 kilos |
| Dimensión de la máquina | 3500*4300*2200 |
Aplicaciones
1). Paneles de pared arquitectónicos de gran formato: Grabado de patrones decorativos (p. ej., relieves florales, diseños geométricos) en paneles de mármol o granito de gran tamaño para vestíbulos de hoteles, fachadas de centros comerciales y edificios de oficinas. La mesa giratoria inclina los paneles de forma segura para grabar los bordes, evitando roturas durante el reposicionamiento manual.
2) Encimeras de piedra de tamaño completo: Tallado de bordes personalizados y recortes decorativos en grandes encimeras de cuarzo/granito (para casas de lujo y cocinas comerciales). La mesa antideslizante evita el agrietamiento durante el grabado de losas pesadas.
3) Monumentos y lápidas de gran tamaño: Grabado de grandes lápidas de granito con retratos, epitafios y relieves 3D. El giro de 90° permite grabar en la cara y el lateral de la lápida sin necesidad de recargar, lo que reduce el riesgo de rotura de valiosas lápidas.
4) Instalaciones de arte en piedra en espacios públicos: Creación de obras de arte en piedra a gran escala (p. ej., murales tallados en 3D, biombos decorativos) para parques, museos y plazas públicas. La mesa giratoria manipula bloques de piedra de gran tamaño con seguridad, lo que permite a los artistas ejecutar diseños complejos en grandes superficies.
5) Azulejos de suelo de piedra comerciales: Grabado de patrones en baldosas de piedra de gran formato para tiendas de lujo y resorts de lujo. La precisión de la máquina garantiza una alineación uniforme del patrón en múltiples baldosas de gran tamaño, mientras que la mesa giratoria evita roturas durante el procesamiento.
6)Componentes de piedra grande curvada: Grabado en grandes componentes de piedra ligeramente curvados (p. ej., fachadas de arcos, bancos de piedra curvados) inclinando la mesa para adaptarla al contorno de la pieza. Esto evita que la piedra adopte posiciones antinaturales que provoquen grietas.
Perfil de la empresa
Maquinaria de diamantes dorados de Quanzhou Co., Ltd.
Quanzhou Golden Diamond Machinery Co., Ltd. se encuentra en la Avenida Industrial Shuitou, con fácil acceso. Es una empresa que integra I+D, fabricación, ventas y servicios técnicos, especializada en la fabricación de una serie de equipos CNC inteligentes, como máquinas de tallado de piedra, máquinas de grabado de cuatro y cinco ejes, centros de mecanizado CNC y máquinas de grabado tridimensional. Gracias a una cadena de suministro de producción impecable y un sólido equipo de servicio técnico, la empresa se centra en la investigación y el desarrollo de tecnología de grabado inteligente digital, impulsando la mejora del rendimiento y la funcionalidad de las máquinas de grabado.
Ahora se ha convertido en una empresa de producción y exportación de máquinas de grabado CNC nacionales, y una vez a través de la certificación ISO9001, CE, certificación ROHS y certificación BV, los productos se venden en todo el país y se exportan a Europa, América, Sudeste de Asia, Medio Oriente y más de 60 países y regiones.
Certificaciones
Exposiciones
Nuestro servicio
Preventa: soporte de consultoría
Según los requisitos del cliente para instalar la máquina.
Visita la fábrica
Postventa: Guía de instalación y uso de la máquina
período de garantía de un año
Preguntas frecuentes
1.¿Cuál será el proceso de pago?
TT: 30% como depósito, 70% antes del envío.
2.¿Cuántos días tardará el envío?
El tiempo de producción es de aproximadamente 30 días. Es necesario verificar la fecha de envío desde el puerto de Xiamen a su puerto.
3.¿Quién proporcionará el soporte técnico para la instalación del dispositivo?
1) Nuestro ingeniero puede capacitarlo gratuitamente en la instalación, el uso del software y el diseño en nuestra fábrica. Una semana es suficiente. Nuestra fábrica se encuentra en Shuitou, provincia de Fujian. Es la mayor zona de fabricación de piedra de China y posiblemente también el mayor importador y exportador de mármol del mundo.
2) Nuestro ingeniero puede atenderlo las 24 horas en línea por Skype, WhatsApp, WeChat, mensaje de Facebook o por teléfono celular.
3) Se puede enviar un manual en inglés sobre el uso y mantenimiento de la máquina.
4) Se pueden enviar videos de instalación, uso y mantenimiento de la máquina.
