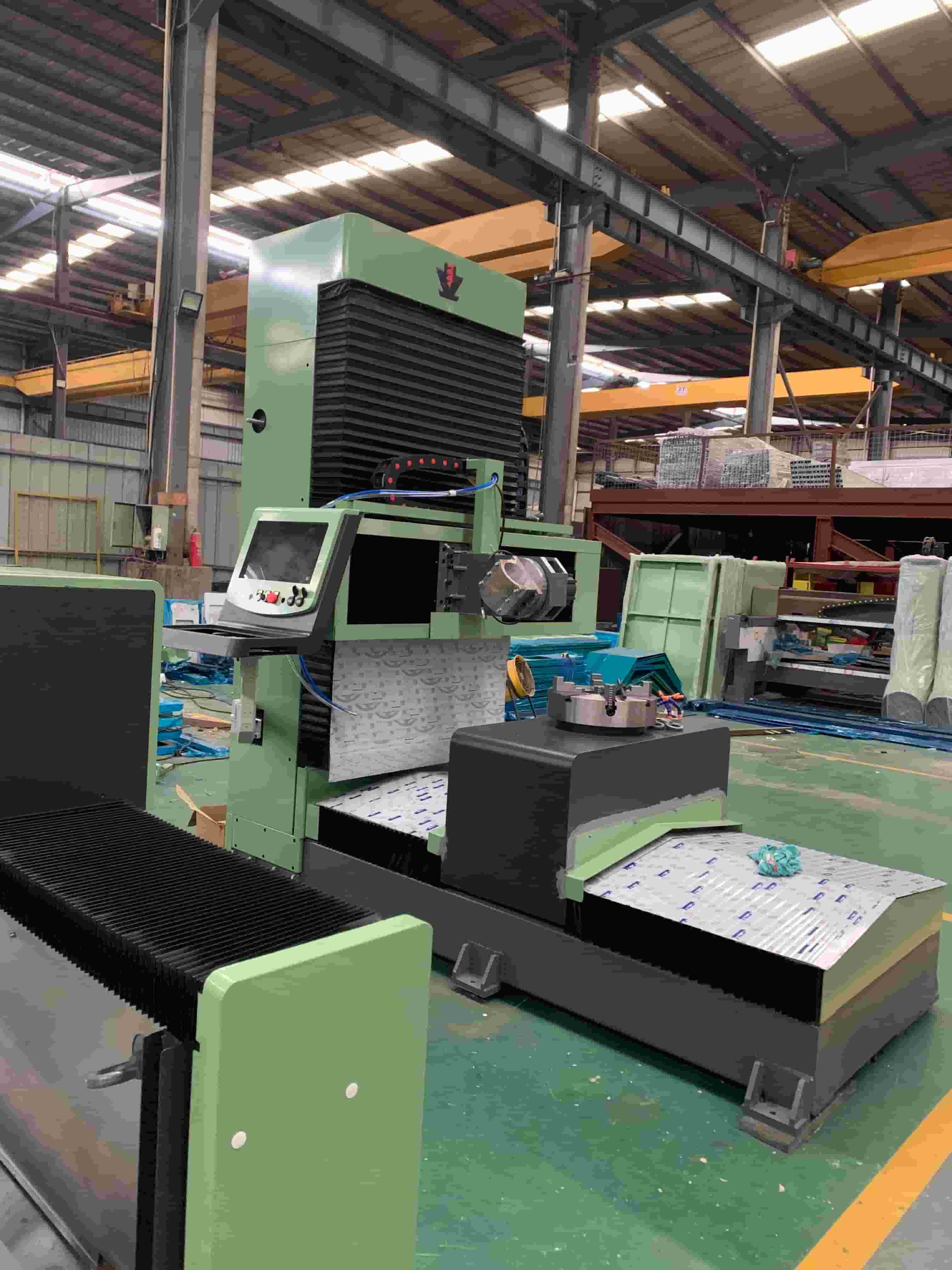

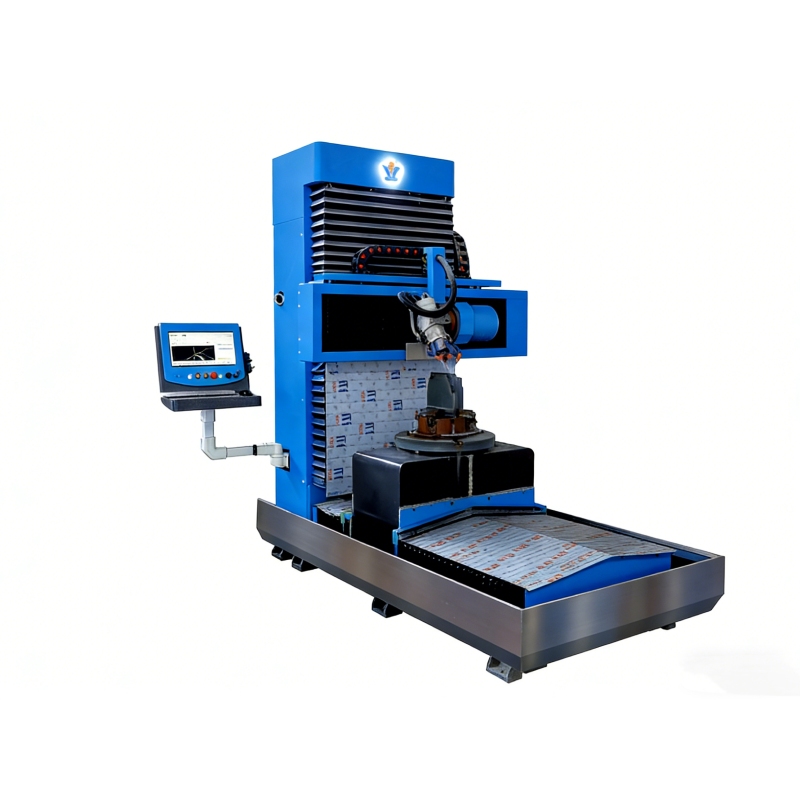

Máquina de grabado CNC vertical compacta de 5 ejes para piedra y esculturas de precisión
Este compacto Máquina de grabado CNC vertical de 5 ejes Está diseñado para talleres que requieren mecanizado 3D de alta precisión con un espacio mínimo en el suelo.
Modelo de producto :
XJ-VS500Proceso de dar un título :
CE, ISOPresupuesto :
2600x1700x2700mmOrigen :
QuanzhouPuerto :
XiamenMuestras disponibles :
NoServicio posventa :
ProvidePeríodo de garantía :
1 Year
Con una capacidad de pieza de trabajo de 500 × 500 × 500 mm, una repetibilidad de ±0,01 mm y una rotación continua de ±110° en el eje B + ±570° en el eje C, ofrece un grabado complejo de múltiples ángulos en un espacio significativamente menor que el de las máquinas tradicionales de tipo puente.
Impulsada por un husillo de alta velocidad de 7,5 kW (24.000 rpm) y un sistema servo digital de CA completo, la máquina mantiene una precisión estable incluso durante un funcionamiento continuo prolongado.
Es una solución ideal para estudios de escultura en piedra, talleres de arte, laboratorios de prototipos y tallados personalizados de alto valor.
Características principales
1. Mecanizado simultáneo real de 5 ejes
①Rango de inclinación del eje B: ±110° permite cortes profundos y grabados de superficies complejas
②Rotación del eje C: ±570° (en realidad ilimitada) permite un tallado multidireccional continuo
③Elimina el reposicionamiento manual, mejorando la consistencia y eficiencia de la superficie.
Por qué es importante:
En comparación con las máquinas de 3 o 4 ejes, el mecanizado real de 5 ejes reduce la sujeción secundaria y mejora la precisión de los detalles 3D en más del 30-40 % en esculturas complejas.
2. Sistema de husillo de precisión de alta velocidad
①Potencia del husillo: 7,5 kW
②Velocidad del husillo: hasta 24.000 rpm
③Optimizado para detalles de piedra fina, tallado en relieve y acabado de superficies lisas.
Evidencia de desempeño:
Durante las pruebas de grabado continuo, la máquina mantiene una repetibilidad de ±0,01 mm incluso con trayectorias de herramientas de alta velocidad.
3. Estructura vertical compacta con espacio reducido
①Dimensiones de la máquina: 2600 × 1700 × 2700 mm
②El diseño vertical ahorra entre un 30 % y un 50 % de espacio en el piso en comparación con las máquinas tradicionales de 5 ejes tipo pórtico
Ideal para:
Talleres urbanos, estudios de arte, fábricas de exposiciones y clientes con espacio de instalación limitado.
4. Sistema de servoaccionamiento digital de CA completo
①Servomotores digitales de CA de 1,5 kW (X/Y/Z/B/C)
②Respuesta más rápida, movimiento más suave y mayor estabilidad de posicionamiento
③Precisión de posicionamiento: 0,02 mm
④Precisión de posicionamiento repetido: 0,01 mm
En comparación con los sistemas de motor paso a paso:
①Mayor par a alta velocidad
②Sin pérdida de paso durante un funcionamiento prolongado
③Mejor acabado superficial en modelos 3D curvos
5. Capacidad de funcionamiento estable a largo plazo
①Peso de la máquina: 2000 kg, lo que proporciona una fuerte absorción de vibraciones.
②Diseñado para un funcionamiento continuo de 72 horas sin pérdida de precisión
③Adecuado para producción en lotes y ciclos de grabado largos.
Parámetros técnicos
| Número de producto | XJ-VS500 |
| Tamaño de la pieza de trabajo | 500x500x500mm |
| Altura de alimentación | <500 mm |
| Velocidad del aire | 30000 mm/min |
| Velocidad de procesamiento | 12000 mm/min |
| Potencia del husillo | 7,5 kW |
| Velocidad del husillo | 24000 rpm |
| Precisión de posicionamiento | 0,02 milímetros |
| Precisión de posicionamiento repetido | 0,01 milímetros |
| Grado de inclinación del eje B | ±110° |
| Grado de inclinación del eje C | ±570°(Realmente ilimitado） |
| Voltaje de funcionamiento | CA 220 V/50 Hz o CA 380 V/50 Hz |
| Sistema | Estudio Nc |
| Conducir | Servomotor CA digital NC de 1,5 kW |
| Motor | Servomotor CA digital NC de 1,5 kW |
| peso | 2000 kilos |
| Dimensión general | 2600x1700x2700mm |
Aplicaciones
1) Escultura en piedra y talla artística: Ideal para producir estatuas de piedra en 3D, esculturas figurativas y obras de arte en relieve, donde se requieren detalles de múltiples ángulos y procesamiento de socavado.
2) Proyectos religiosos y culturales: Adecuado para tallar estatuas de Buda, relieves de templos y monumentos culturales, logrando una simetría consistente y detalles superficiales finos en formas complejas.
3) Decoración arquitectónica de alta gama: Se utiliza para la fabricación de columnas de piedra decorativa, capiteles y elementos interiores de piedra personalizados con curvas complejas y mecanizado de múltiples superficies.
4) Producción personalizada y en lotes pequeños: Diseñado para talleres que manejan pedidos personalizados únicos o de lotes pequeños, donde la configuración rápida, la alta precisión y el mecanizado flexible de 5 ejes son esenciales.
5) Aplicaciones de Prototipos y Estudios de Diseño: Se aplica ampliamente en el desarrollo de prototipos de piedra y verificación de diseño, lo que permite una rápida iteración de modelos 3D complejos dentro de un espacio de taller compacto.
Preguntas y respuestas de expertos
P1: ¿Esta máquina puede realizar grabados continuos durante mucho tiempo?
Sí. Con una estructura reforzada de 2000 kg y un sistema servo de CA completo, puede funcionar de forma continua durante 72 horas manteniendo una repetibilidad de ±0,01 mm.
P2: ¿Esta máquina es adecuada para talleres pequeños?
Por supuesto. Su estructura vertical compacta reduce significativamente el espacio requerido, lo que la hace ideal para talleres con espacio de instalación limitado.
P3: ¿Qué materiales se pueden procesar?
Principalmente piedra natural, piedra artificial, mármol, granito y materiales duros similares utilizados en esculturas y decoración arquitectónica.
P4: ¿Cómo se compara con una máquina de grabado de 3 ejes?
En comparación con las máquinas de 3 ejes, este sistema de 5 ejes permite crear superficies 3D complejas, cavidades profundas y detalles socavados sin reposicionamiento manual, lo que mejora la eficiencia y la consistencia.
Q5: ¿La máquina es adecuada para los mercados de exportación?
Sí. La máquina admite CA 220 V/50 Hz o CA 380 V/50 Hz, cumpliendo con los estándares eléctricos internacionales comunes.
Perfil de la empresa
Compañía Tecnológica Jinzuan de Quanzhou, Ltd.
Quanzhou Jinzuan Technology Co., Ltd. se encuentra en la Avenida Industrial Shuitou, con fácil acceso. Es una empresa que integra I+D, fabricación, ventas y servicios técnicos, especializada en la fabricación de una serie de equipos inteligentes de procesamiento de piedra CNC.
¿Por qué elegirnos como socio?
1) Calidad superior del producto
2) Alto rendimiento en función de los costos
3) I+D y tecnología avanzadas
4) Soporte y servicio al cliente integral
5) Equipo técnico profesional y experimentado
6). Estándares globales
Certificaciones
Exposiciones
Nuestro servicio
Preventa:soporte de consultoría
Según los requisitos del cliente para instalar la máquina.
Visita la fábrica
Postventa:Guía de instalación y uso de la máquina
período de garantía de un año
Preguntas frecuentes
1.¿Cuál será el proceso de pago?
TT: 30% como depósito, 70% antes del envío.
2.¿Cuántos días tardará el envío?
El tiempo de producción es de aproximadamente 30 días. Es necesario verificar la fecha de envío desde el puerto de Xiamen a su puerto.
3.¿Quién proporcionará el soporte técnico para la instalación del dispositivo?
1) Nuestro ingeniero puede capacitarlo gratuitamente en la instalación, el uso del software y el diseño en nuestra fábrica. Una semana es suficiente. Nuestra fábrica se encuentra en la ciudad de Shuitou, provincia de Fujian, la mayor zona de fabricación de piedra de China. También es posible que sea el mayor importador y exportador de mármol del mundo.
2) Nuestro ingeniero puede atenderlo las 24 horas en línea por Skype, WhatsApp, WeChat, mensaje de Facebook o por teléfono celular.
3) Se puede enviar un manual en inglés sobre el uso y mantenimiento de la máquina.
4) Se pueden enviar videos de instalación, uso y mantenimiento de la máquina.
