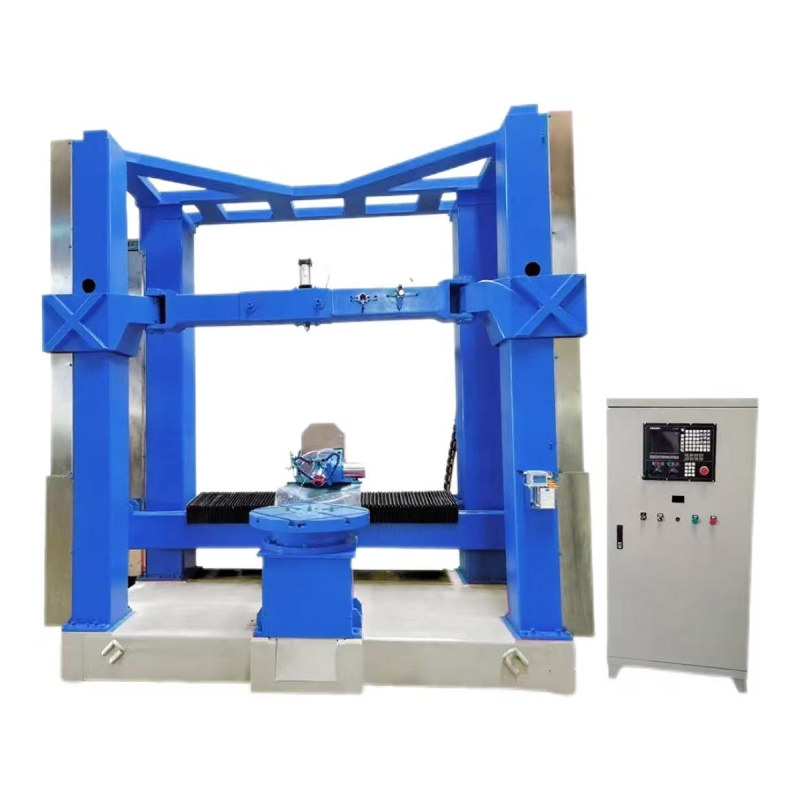

Máquina de grabado CNC vertical de 5 ejes para esculpir piedras de gran tamaño
Este Máquina de tallado de piedra CNC vertical de 5 ejes Está especialmente diseñado para el procesamiento de piedra a gran escala, combinando alta rigidez estructural con articulación multieje para tallado 3D complejo. Se utiliza ampliamente para esculpir productos de mármol y granito de gran tamaño con alta precisión, funcionamiento estable a largo plazo y fiabilidad de nivel industrial.
Modelo de producto :
LT200150Proceso de dar un título :
CE, ISOPresupuesto :
2900*4000*4300Origen :
QuanzhouPuerto :
XiamenMuestras disponibles :
NoServicio posventa :
ProvidePeríodo de garantía :
1 Year
Diseñada específicamente para los exigentes requisitos del trabajo en piedra monumental, esta máquina de grabado de piedra CNC vertical de 5 ejes redefine la precisión y la capacidad en la fabricación de piedra. Es innovador estructura de pórtico vertical Proporciona una estabilidad excepcional al mecanizar bloques de piedra grandes y pesados, minimizando la vibración y la desviación para garantizar resultados consistentes y de alta fidelidad.
A diferencia de las máquinas convencionales de 3 ejes o incluso de las máquinas rotativas de 4 ejes, la 5 ejes (X, Y, Z, A, C) Esta capacidad permite que la herramienta de corte se acerque a la pieza de trabajo desde prácticamente cualquier ángulo en una sola configuración.
1) Mecanizado simultáneo real de 5 ejes: Su principal capacidad es la de tallar socavaduras profundas, contornos 3D complejos y detalles intrincados con una sola sujeción. Esto elimina la necesidad de múltiples configuraciones y el reposicionamiento manual de bloques de piedra pesados, ahorrando días de trabajo en un solo proyecto.
2) Estructura de pórtico vertical para trabajos a gran escala: Diseñado específicamente para brindar estabilidad con piezas de trabajo grandes y altas. Su diseño vertical proporciona una rigidez superior contra las fuerzas de corte, lo que permite una eliminación agresiva de material en granito, manteniendo un espacio optimizado para el espacio de la planta.
3) Sistema de husillo de alta potencia y optimizado para la piedra: Equipado con un husillo de alta resistencia de 22 kW con refrigeración líquida que ofrece un alto par a bajas revoluciones, ideal para el accionamiento de herramientas de diamante de gran tamaño en piedra densa. Un cambiador automático de herramientas (ATC) con 8-16 estaciones permite un procesamiento ininterrumpido, desde el desbaste hasta el detallado fino.
4) Paquete de software de control avanzado y 3D: Incluye un controlador CNC intuitivo y un software especializado en tallado de piedra. Esta suite permite la importación fluida de modelos 3D (STL, OBJ), la generación automática de trayectorias de herramientas y la simulación para evitar colisiones, una función crucial para proyectos complejos y de alto valor.
5) Construcción robusta y componentes de precisión: Construido con guías lineales de acero endurecido sobredimensionadas y husillos de bolas de precisión en todos los ejes. Esta construcción garantiza una precisión de posicionamiento de ±0,02 mm y una repetibilidad de ±0,01 mm, garantizando la identidad de cada pieza, desde la primera hasta la centésima.
Parámetros técnicos
| Número de producto | LT200150 |
| Tamaño de procesamiento | 1500*1500*2000 (Observaciones) |
| Dimensión general | 2900*4000*4300 |
| Tamaño del material de procesamiento | diámetro: 1500, altura: 2000 |
| Todo el peso de la máquina | 7T |
| Cama de la máquina | Puente de acero engrosado (espesor de pared 10) |
| Puente de máquina | Puente de acero engrosado (espesor de pared 10) |
| Carril guía | Ejes Z e Y PYM-35, ejes X y Z PYM-30 (Provincia de Taiwán) |
| Tornillo de avance | Tornillo de avance PYM del eje XYZ (provincia de Taiwán) |
| Modo de transmisión | Reductor de turbina con husillo X, Y y Z, ejes A y C |
| Huso | 22KW (Changzhou) |
| Velocidad del husillo | 24000 rpm |
| Chasis | caja de control independiente |
| Sistema | Sistema de control industrial EPC-100 |
| Conducir | Servomotor de CA digital -1,3 kW + 1,5 kW + 4 kW (WEIHONG) |
| Motor | Servomotor de CA digital -1,3 kW + 1,5 kW + 4 kW (WEIHONG) |
| Convertidor de frecuencia | 30KW (RIYE) |
| Sistema de lubricación | Sistema de lubricación automático |
| Voltaje de funcionamiento | 380 V/50 Hz |
| Archivo | Código G/HPGL/ENG/MMG/nc/u00 |
| Precisión de posicionamiento del movimiento | 0,02 milímetros |
| Repetibilidad | 0,01 milímetros |
| Velocidad de alimentación | 12 m/min |
| Velocidad del chip | 10 m/min |
Aplicaciones
1) Producción de esculturas de mármol y granito de gran tamaño: Para estatuas, monumentos, tallas religiosas y obras de arte paisajísticas en piedra.
2) Componentes de piedra arquitectónica: Procesamiento de columnas, pilares romanos, capiteles, balaustradas, muros en relieve y elementos decorativos de construcción.
3) Industria de monumentos y memoriales: Lápidas, esculturas conmemorativas, monumentos históricos y proyectos de grabado personalizados.
4) Decoración de interiores y exteriores de lujo: Murales de piedra 3D, paredes de fondo, vestíbulos de hoteles, villas y espacios comerciales de alta gama.
5) Proyectos de Arte Público y Paisajismo Urbano: Obras de piedra de gran tamaño para plazas, parques, museos e ingeniería municipal.
CNC vertical de 5 ejes frente a CNC tradicional de 3 ejes para piedra
1) Las máquinas de 3 ejes requieren múltiples re-sujeciones → mayor error de posicionamiento
2) El sistema de 5 ejes completa superficies complejas en una sola configuración → mayor precisión y eficiencia
3) El modelo de 3 ejes tiene dificultades con los socavados → El modelo de 5 ejes maneja geometrías curvas profundas
4) Los 5 ejes reducen el acabado manual → menor coste de mano de obra y entrega más rápida
Preguntas frecuentes
P1: ¿Qué tipos de materiales de piedra puede procesar esta máquina?
Esta máquina es apta para granito, mármol, cuarzo, caliza, arenisca y piedra artificial. Está especialmente optimizada para el tallado de granito de alta dureza y esculturas de mármol de gran tamaño.
P2: ¿Por qué una máquina CNC de 5 ejes es mejor para esculturas de piedra de gran tamaño?
El varillaje de 5 ejes permite que la herramienta se acerque a la pieza desde múltiples ángulos, lo que permite realizar socavaduras, cavidades profundas y superficies complejas en una sola operación. Esto mejora significativamente la precisión del tallado y reduce el rectificado manual.
P3: ¿Puede la máquina funcionar de forma continua durante ciclos de producción largos?
Sí. La estructura de cama reforzada, el husillo industrial y el sistema de enfriamiento optimizado permiten un funcionamiento continuo estable de 24 a 72 horas, lo cual es fundamental para grandes proyectos de piedra y producción a nivel de fábrica.
P4: ¿Cuál es la ventaja de la estructura vertical para el procesamiento de piedra?
La disposición vertical mejora la eliminación de virutas de piedra, reduce la acumulación de lodo, mejora la eficiencia de enfriamiento de la herramienta y proporciona una mejor estabilidad al mecanizar piezas de piedra altas o de gran tamaño.
P5: ¿Qué industrias suelen utilizar esta máquina de tallado de piedra de 5 ejes?
Fábricas de monumentos, fabricantes de piedra arquitectónica, estudios de escultura, contratistas de paisajismo urbano y plantas de procesamiento de piedra de alta gama.
Perfil de la empresa
Compañía Tecnológica Jinzuan de Quanzhou, Ltd.
Quanzhou Jinzuan Technology Co., Ltd. se encuentra en la Avenida Industrial Shuitou, con fácil acceso. Es una empresa que integra I+D, fabricación, ventas y servicios técnicos, especializada en la fabricación de una serie de equipos inteligentes de procesamiento de piedra CNC.
¿Por qué elegirnos como socio?
1) Calidad superior del producto
2) Alto rendimiento en función de los costos
3) I+D y tecnología avanzadas
4) Soporte y servicio al cliente integral
5) Equipo técnico profesional y experimentado
6). Estándares globales
Certificaciones
Exposiciones
Nuestro servicio
Preventa:soporte de consultoría
Según los requisitos del cliente para instalar la máquina.
Visita la fábrica
Postventa:Guía de instalación y uso de la máquina
período de garantía de un año
Preguntas frecuentes
1.¿Cuál será el proceso de pago?
TT: 30% como depósito, 70% antes del envío.
2.¿Cuántos días tardará el envío?
El tiempo de producción es de aproximadamente 30 días. Es necesario verificar la fecha de envío desde el puerto de Xiamen a su puerto.
3.¿Quién proporcionará el soporte técnico para la instalación del dispositivo?
1) Nuestro ingeniero puede capacitarlo gratuitamente en la instalación, el uso del software y el diseño en nuestra fábrica. Una semana es suficiente. Nuestra fábrica se encuentra en Shuitou, provincia de Fujian. Es la mayor zona de fabricación de piedra de China y posiblemente también el mayor importador y exportador de mármol del mundo.
2) Nuestro ingeniero puede atenderlo las 24 horas en línea por Skype, WhatsApp, WeChat, mensaje de Facebook o por teléfono celular.
3) Se puede enviar un manual en inglés sobre el uso y mantenimiento de la máquina.
4) Se pueden enviar videos de instalación, uso y mantenimiento de la máquina.
