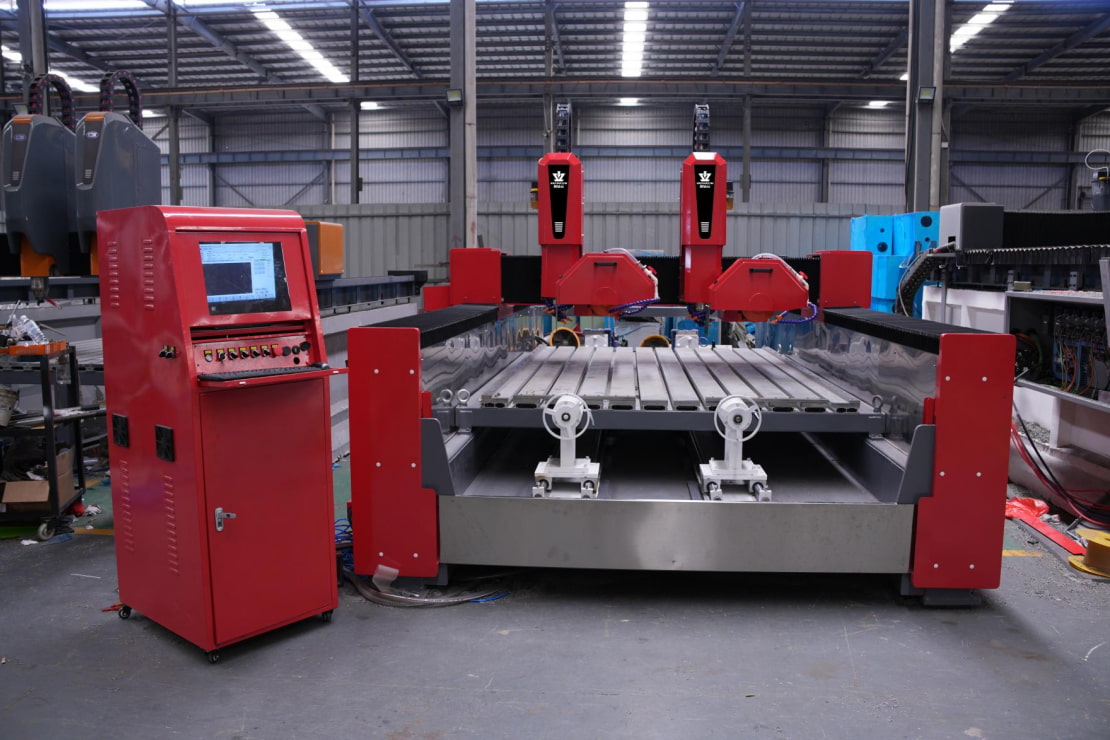

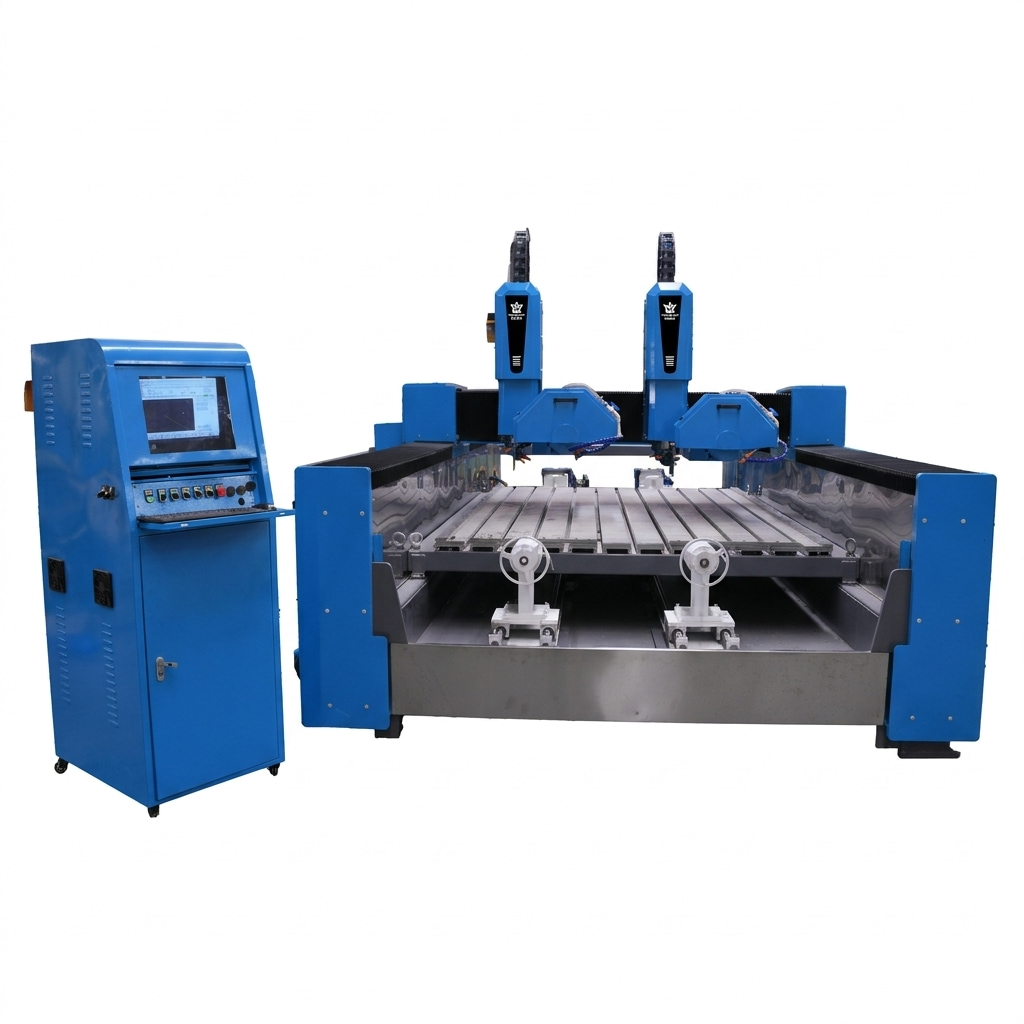

Máquina multifuncional CNC para tallado y corte de piedra
La máquina multifuncional de tallado de piedra CNC SD-1530M-2D combina Corte con sierra, grabado plano, tallado en relieve 3D y mecanizado cilíndrico rotatorio. En un sistema versátil. Es la solución ideal para la producción de paneles de piedra decorativos, columnas talladas, ornamentos arquitectónicos y productos de piedra personalizados.
Modelo de producto :
SD-1530M-2DProceso de dar un título :
CE, ISOPresupuesto :
5650*3100*2300mmOrigen :
QuanzhouPuerto :
XiamenMuestras disponibles :
NoServicio posventa :
ProvidePeríodo de garantía :
1 Year
El SD-1530M-2D Tallado de piedra CNC multifuncional y máquina de corte Está diseñado para talleres de piedra que necesitan una mayor flexibilidad de mecanizado en diferentes formas de producto. A diferencia de los convencionales Fresadoras de piedra CNC Utilizada principalmente para el grabado plano, esta máquina integra una unidad de corte con hoja de sierra, un husillo de tallado de precisión y un eje giratorio para adaptarse a superficies planas, relieves tridimensionales y piezas de piedra cilíndricas.
Construida con un robusto bastidor de acero soldado, viga de acero reforzada, transmisión servoaccionada y sistema de lubricación automática, la SD-1530M-2D proporciona una base estructural para operaciones exigentes de mecanizado de piedra. Para los fabricantes de piedra que gestionan pedidos de clientes diversos, la SD-1530M-2D ofrece una forma práctica de combinar múltiples procesos de mecanizado en una sola plataforma de equipos, lo que reduce la necesidad de comprar máquinas separadas para cada categoría de producto.
Características principales

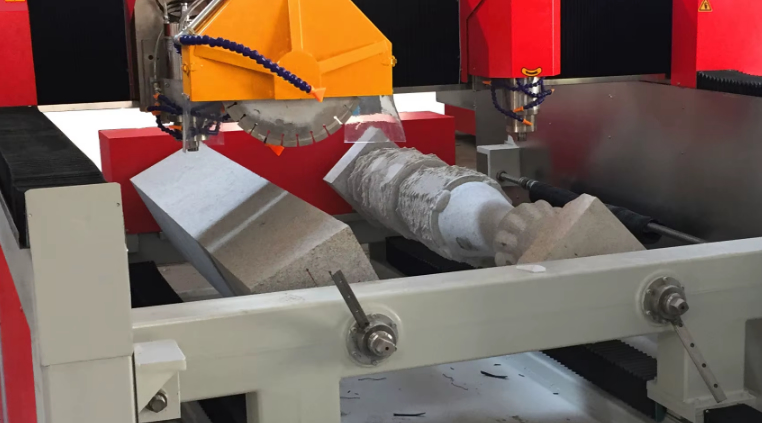

1. Corte con hoja de sierra integrada: El husillo de la sierra de 11 kW realiza el corte, el recorte y el modelado preliminar de la piedra, lo que ayuda a los operarios a preparar las piezas para las operaciones de tallado posteriores.
2. Grabado de precisión en superficies planas: El husillo de tallado de 5,5 kW permite crear letras, surcos decorativos, patrones geométricos y diseños personalizados en superficies planas de piedra, lo que lo hace adecuado para letreros, placas y losas ornamentales.
3. Tallado en relieve tridimensional: Realiza procesos de grabado de motivos florales en relieve, figuras decorativas, patrones arquitectónicos y diseños de superficie en capas sobre piezas de piedra, con una capacidad de mecanizado de relieve específica de 1500 × 2500 × 350 mm.
4. Tallado cilíndrico rotatorio en piedra: El eje giratorio integrado hace rotar las piezas cilíndricas durante el grabado, lo que permite crear patrones decorativos continuos alrededor de columnas de piedra, pilares y otros componentes redondos de hasta 600 mm de diámetro y 3500 mm de longitud de procesamiento especificada.
Parámetros técnicos
| Dimensión de la plataforma | 1500*3000 mm | ||||||
| Altura de alimentación | ≤400 mm | ||||||
| Tamaño de la pieza de trabajo | 3500xφ600 mm para cilíndricos；1500*2500*350 mm para alivio | ||||||
| Velocidad del aire | 20 m/min | ||||||
| velocidad de procesamiento | 20 m/min | ||||||
| Potencia del husillo de grabado | 5,5 kW | ||||||
| Potencia del husillo de la sierra de hoja | 11 kW | ||||||
| Velocidad de movimiento más rápida | 30000 mm/min | ||||||
| Velocidad del husillo | 6000~24000 rpm/min | ||||||
| Tensión de funcionamiento | CA 220V/50Hz o CA 380V/50Hz | ||||||
| Peso | 3500 kg | ||||||
| Cama | Estructura soldada de tubo cuadrado de alta resistencia, acero inoxidable. | ||||||
| Haz | Acero para puentes reforzado | ||||||
| Carril guía | Eje XY: rieles guía cuadrados de 30 mm, eje Z: rieles guía cuadrados de 25 mm | ||||||
| Método de transmisión | Reductores X e Y + accionamiento por servomotor, accionamiento por husillo del eje Z, doble motor del eje A | ||||||
| Sistema | Sistema de manija de 4 ejes | ||||||
| Instalación del eje X | Diseño especial de montaje trasero, estructura de acero, superficie galvanizada. | ||||||
| Accionamiento y motor | Servomotor digital de CA completa de 1,5 kW | ||||||
| Código | Código HZG.*u00.*mmg.*olt | ||||||
| Precisión de posicionamiento | ±0,03 mm | ||||||
| Precisión de posicionamiento repetible | ±0,02 mm | ||||||
| Velocidad de alimentación | 20 m/min | ||||||
| Velocidad de corte | 20 m/min | ||||||
| Dimensión | 5650*3100*2300 mm | ||||||
| Herramientas de tallado | φ1-16 mm | ||||||
| Formato de archivo | Código G | ||||||
| Lubricación | Sistema de lubricación automática | ||||||
Aplicaciones
¿Por qué elegir una máquina multifuncional para tallar piedra?
Comparación | Máquina convencional de tallado de piedra de 3 ejes | Máquina multifuncional SD-1530M-2D |
|---|---|---|
Grabado plano | Sí | Sí |
Tallado en relieve 3D | Sí | Sí |
Corte con hoja de sierra | Normalmente requiere una unidad de corte independiente. | Husillo integrado para hoja de sierra de 11 kW |
Tallado cilíndrico | Requiere un accesorio giratorio opcional. | Equipado con eje giratorio |
Cabezas de trabajo | Normalmente solo el husillo de grabado | Husos de corte y tallado |
Variedad de productos | Principalmente piezas planas y en relieve. | Paneles planos, relieves y componentes cilíndricos |
Solicitud para el taller | Producción de grabado especializada | Pedidos mixtos de corte y tallado de piedra |
Un convencional Máquina de tallado de piedra CNC de 3 ejes Suele ser suficiente para talleres que se dedican principalmente a la producción de grabados planos y paneles en relieve. Sin embargo, los fabricantes que reciben pedidos de tallado en piedra, paneles decorativos y columnas cilíndricas pueden beneficiarse de una configuración multifuncional.
La SD-1530M-2D combina estas capacidades en una sola máquina, lo que la hace especialmente adecuada para talleres con requisitos de producto variados. Su principal ventaja radica en la versatilidad de procesamiento, en lugar de reemplazar todas las máquinas especializadas de corte o tallado.
Preguntas y respuestas con expertos
P1: ¿Puede la SD-1530M-2D cortar y tallar piedra con la misma máquina?
Sí. La máquina está equipada con un husillo de sierra de 11 kW para operaciones de corte y un husillo de tallado de 5,5 kW para grabado y mecanizado de relieves. Los operarios pueden utilizar la unidad adecuada según la pieza de trabajo y los requisitos del proceso.
P2: ¿Puede esta máquina CNC de tallado de piedra grabar columnas cilíndricas?
Sí. El eje giratorio integrado permite que las piezas cilíndricas de piedra roten durante el tallado. La capacidad de mecanizado cilíndrico especificada es de 3500 × Ø600 mm, lo que la hace adecuada para pilares y columnas de piedra decorativas dentro de los límites de carga y mecanizado de la máquina.
P3: ¿Cuál es el tamaño máximo de tallado en relieve?
El tamaño máximo especificado para la pieza de trabajo de alivio es de 1500 × 2500 × 350 mm. Las dimensiones útiles reales pueden depender de la forma de la pieza, la disposición de la fijación, la longitud de la herramienta y la configuración de la máquina.
P4: ¿Esta máquina CNC multifuncional para piedra es adecuada para pequeños talleres de piedra?
Puede ser una opción práctica para talleres que manejan diferentes tipos de encargos de piedra, especialmente aquellos que incluyen grabado plano, paneles en relieve y columnas decorativas. La combinación de las capacidades de corte y tallado puede reducir la dependencia de múltiples máquinas especializadas, aunque el ahorro real de espacio y la inversión dependen de la configuración de la producción.
