Muchos por primera vez Máquina de piedra CNC Los compradores hacen la misma pregunta: "¿Cómo sabe la máquina dónde tallar?"
La respuesta es sencilla: la máquina no piensa por sí misma. Cada movimiento proviene de una trayectoria de herramienta creada por un software CAD/CAM antes de que comience el mecanizado.
Una trayectoria de herramienta es esencialmente un conjunto detallado de instrucciones que le indican a la máquina CNC:
Sin una trayectoria de herramienta generada correctamente, incluso la más Máquina de tallado de piedra CNC avanzada no puede producir resultados precisos.
Este artículo explica cómo se crea la trayectoria de una herramienta para tallar piedra, qué información contiene y por qué elegir la herramienta de corte correcta es tan importante como el diseño en sí.
¿Qué es una trayectoria de herramienta CNC?
Piensa en la trayectoria de la herramienta como un sistema de navegación GPS para tu máquina CNC. Del mismo modo que el GPS guía al conductor curva a curva, la trayectoria de la herramienta guía el husillo punto a punto.
En lugar de decir "Gire a la izquierda en 100 metros", le indica a la máquina cosas como:
Cada movimiento del husillo está planificado antes de que comience el mecanizado. El controlador simplemente sigue estas instrucciones con gran precisión.
El proceso completo de creación de trayectorias de herramientas
La creación de una trayectoria de herramienta para tallar piedra generalmente implica cinco pasos principales.
Paso 1: Importar o crear el diseño.
Todo comienza con la obra de arte.
Dependiendo de tu proyecto, puedes:
Para el tallado en relieve, el software convierte la imagen en un modelo de altura en escala de grises.
En términos generales:
Esta información sobre la altura se convierte en la base para la trayectoria de mecanizado.
Paso 2: Seleccione la herramienta de corte correcta.

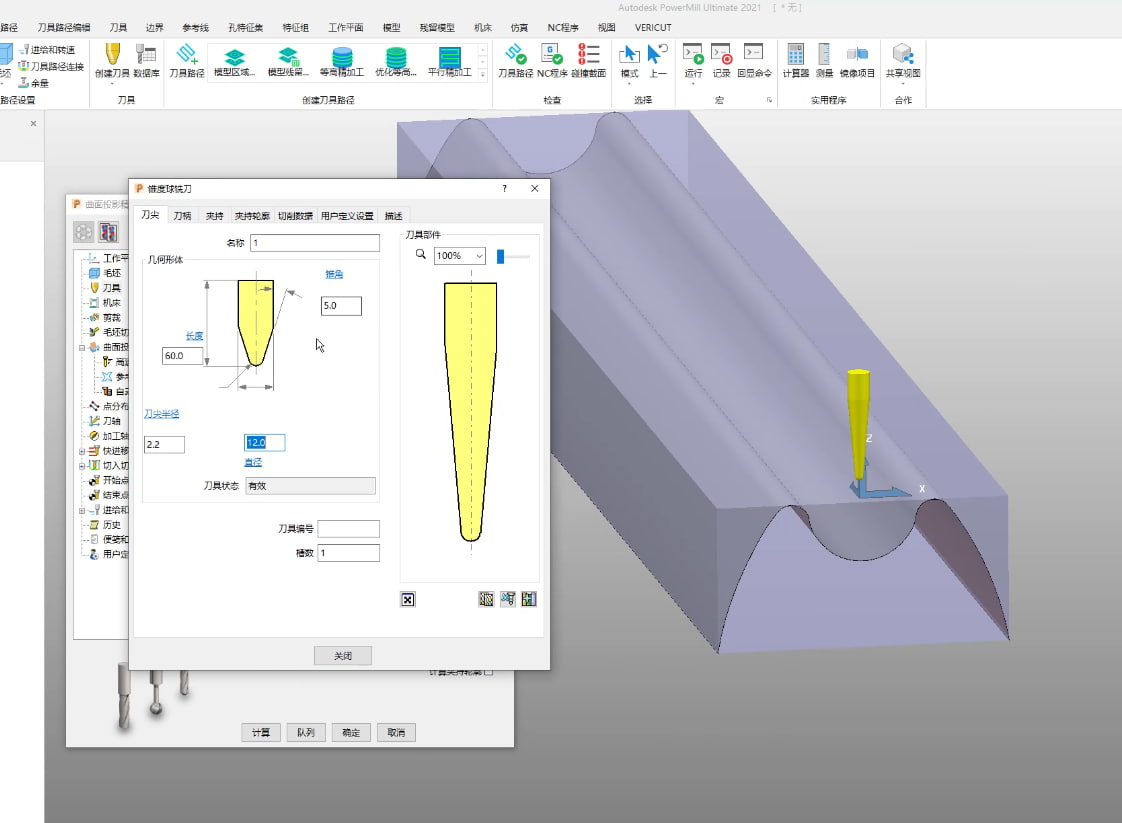

El software debe saber exactamente qué herramienta se instalará en la máquina.

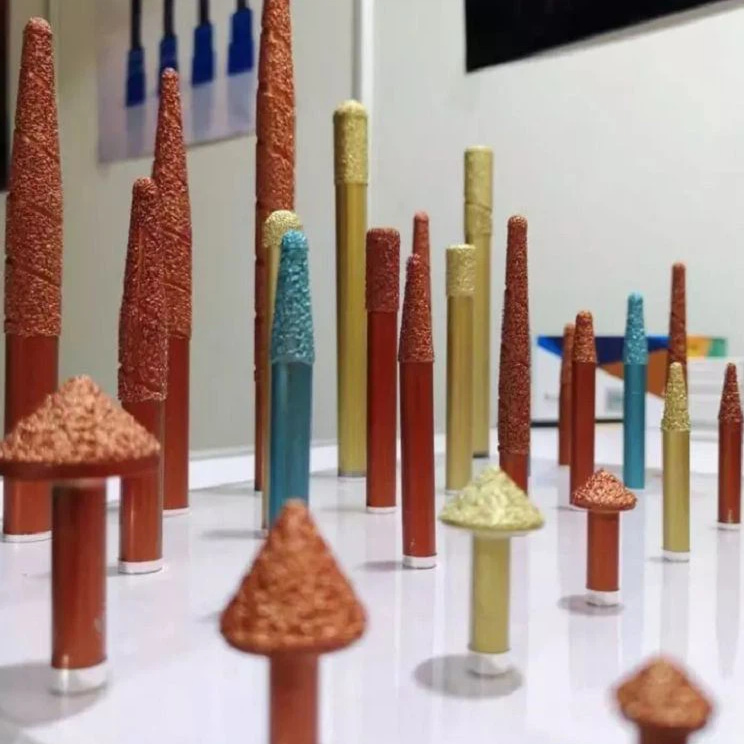

Las herramientas típicas para tallar piedra incluyen:
Los parámetros importantes incluyen:
Si el software asume que se utiliza una fresa de punta esférica de 6 mm, mientras que la máquina en realidad utiliza una herramienta plana de 10 mm, el tallado final no coincidirá con el diseño. Un parámetro incorrecto puede afectar a todo el proyecto.
Paso 3: Generar la trayectoria de la herramienta.

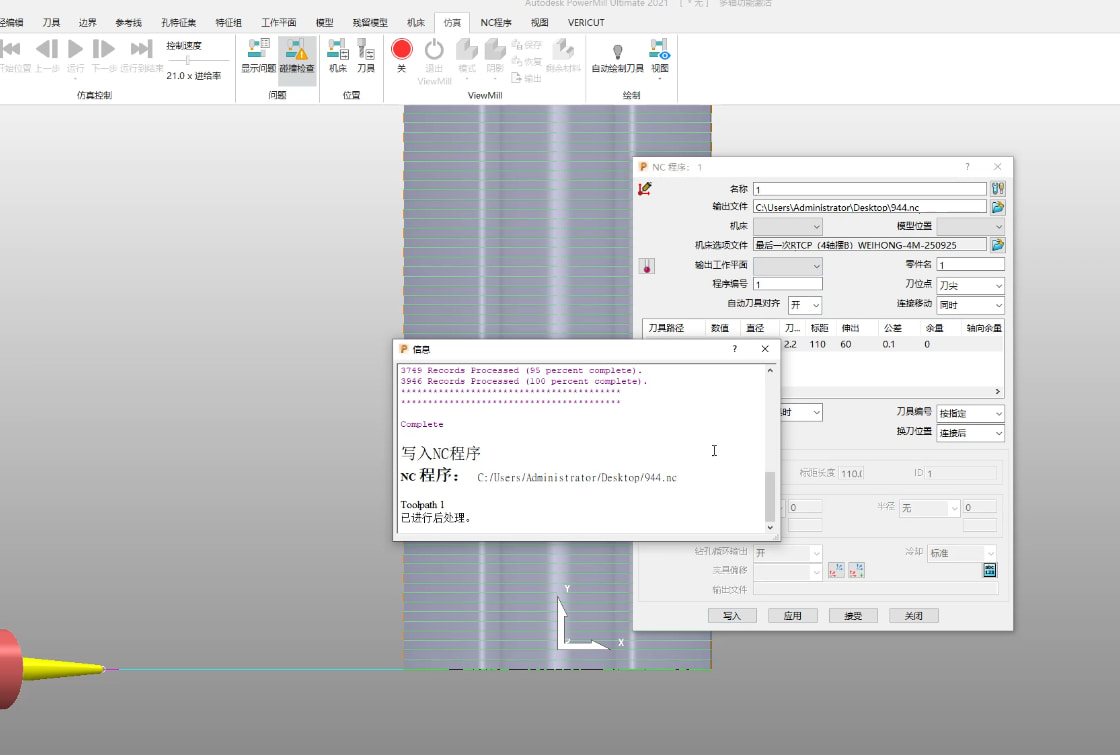

Una vez que el diseño y la información de la herramienta están listos, el software CAM calcula automáticamente la trayectoria de mecanizado.
Durante el cálculo, el software determina:
La trayectoria de la herramienta generada aparece como cientos, o incluso miles, de líneas. Cada línea representa un movimiento de la herramienta de corte.
Generalmente:
Encontrar el equilibrio adecuado depende del material y de la calidad de acabado requerida.
Paso 4: Exportar la trayectoria de la herramienta
Tras la verificación, se exportan los datos de mecanizado. Muchas máquinas CNC para el mecanizado de piedra que utilizan el sistema de control NcStudio guardan los programas de mecanizado en formato ENG.
El flujo de trabajo es sencillo:
En este punto, el controlador tiene todo lo necesario para ejecutar la tarea.

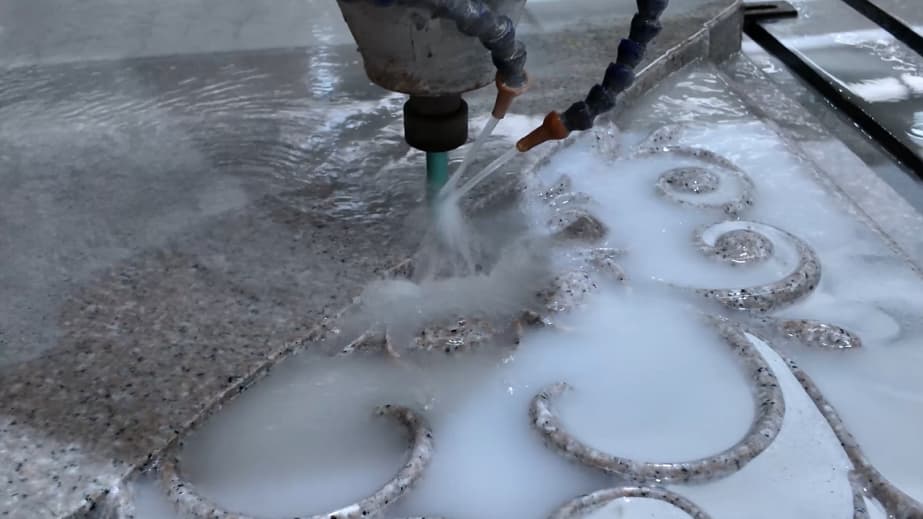

Paso 5 — Ejecutar el tallado
Cuando comienza el mecanizado, el controlador CNC lee todas las instrucciones contenidas en el archivo ENG.
El husillo sigue con precisión las coordenadas programadas, manteniendo la profundidad de corte especificada.
El operario supervisa el proceso y puede ajustar las condiciones de corte si es necesario.
Aunque la trayectoria en sí es fija, los parámetros de mecanizado aún pueden optimizarse durante la producción.
¿Qué información contiene un archivo de trayectoria de herramienta ENG?
Un archivo de mecanizado ENG almacena mucho más que simples coordenadas.
La información típica incluye:
| Datos | Objetivo |
|---|---|
| Coordenadas X/Y | posición de movimiento de la herramienta |
| Profundidad del eje Z | Profundidad de corte |
| Secuencia de mecanizado | Orden de operaciones |
| Altura segura | Prevención de colisiones |
| Instrucciones de alimentación | Control del movimiento de la herramienta |
A diferencia del plano de diseño, el archivo ENG le indica a la máquina cómo fabricar el diseño, no solo cómo debería verse.
¿Dónde se ajustan la velocidad de avance y la velocidad del husillo?
Muchos principiantes asumen que estos valores se almacenan permanentemente dentro de la trayectoria de la herramienta. En realidad, los operarios experimentados suelen ajustarlos durante el proceso de mecanizado.

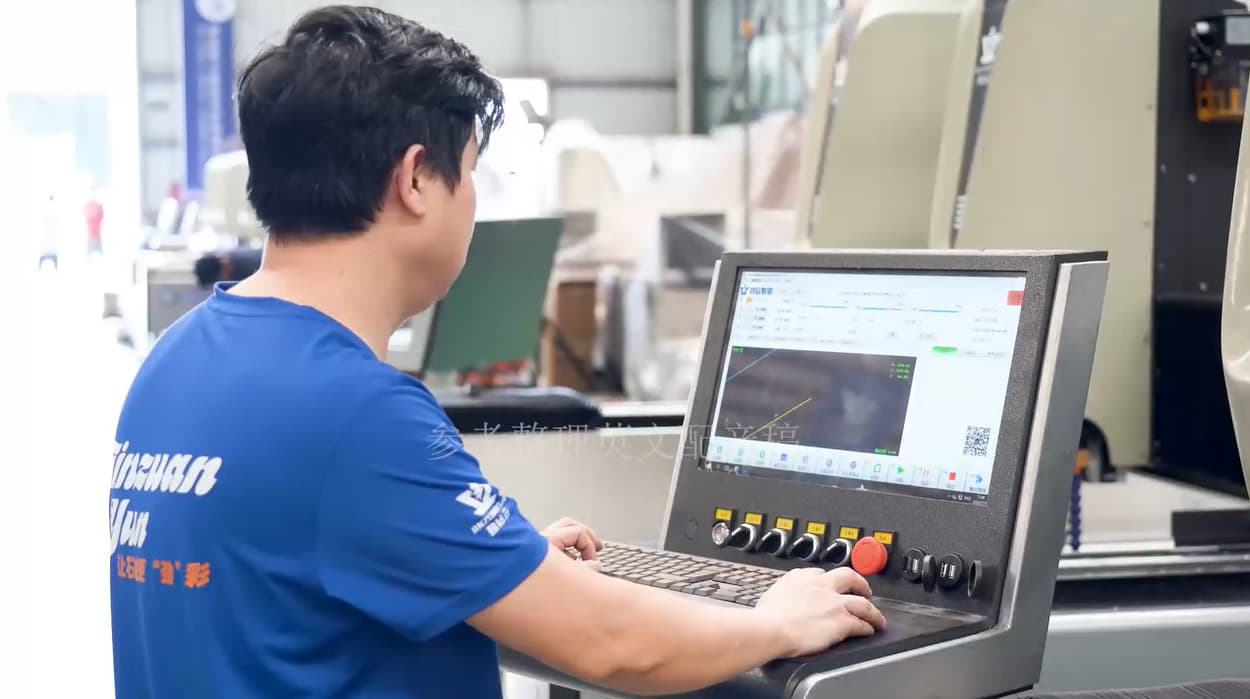

El controlador NcStudio permite realizar ajustes en tiempo real mediante controles de anulación.
Los principios de funcionamiento típicos incluyen:
| Material u operación | Ajuste recomendado |
|---|---|
| Granito | Menor velocidad de alimentación, corte estable |
| Mármol | Velocidad de alimentación media |
| Arenisca | Mayor velocidad de alimentación |
| Austeridad | Alimentación más rápida |
| Refinamiento | Alimentación más lenta para una mejor calidad de la superficie. |
La mejor configuración depende de:
Los operarios experimentados escuchan el sonido del corte y observan la eliminación de las virutas, realizando pequeños ajustes según sea necesario.
Errores comunes que cometen los principiantes al trazar trayectorias de herramientas
Muchos problemas de mecanizado se originan incluso antes de que la máquina se ponga en marcha.
Los errores más comunes incluyen:
La mayoría de estos problemas pueden evitarse con una inspección previa al mecanizado minuciosa.
Flujo de trabajo de creación de trayectorias de herramientas
| Paso | Operación | Objetivo |
|---|---|---|
| Paso 1 | Importar o crear el diseño | Prepara el modelo para tallar a partir de una foto, un dibujo o un archivo 3D. |
| Paso 2 | Seleccione la herramienta de corte | Asegúrese de que la configuración del software coincida con la de la fresa instalada en la máquina. |
| Paso 3 | Generar la trayectoria de la herramienta | Calcula cada movimiento, profundidad de corte y trayectoria de mecanizado. |
| Paso 4 | Exportar el archivo ENG | Guarda la trayectoria de la herramienta como un archivo ENG y cópialo a una unidad USB. |
| Paso 5 | Cargar en el controlador | Abra el archivo en el sistema Weihong y comience el mecanizado. |
Reflexiones finales
La precisión de una máquina de tallado de piedra CNC depende directamente de la trayectoria que sigue la herramienta.
Crear una trayectoria de herramienta de alta calidad requiere más que simplemente importar un diseño: implica seleccionar la herramienta de corte correcta, generar una estrategia de mecanizado optimizada, verificar el resultado y ajustar los parámetros de mecanizado en función del material que se esté procesando.
Comprender este flujo de trabajo ayuda a los operarios a reducir errores, mejorar la calidad del tallado, prolongar la vida útil de las herramientas y maximizar la eficiencia de la máquina. Ya sea que produzca paneles en relieve, esculturas, encimeras o lápidas conmemorativas, dominar la generación de trayectorias de herramienta es una de las habilidades más valiosas en el mecanizado CNC de piedra.
