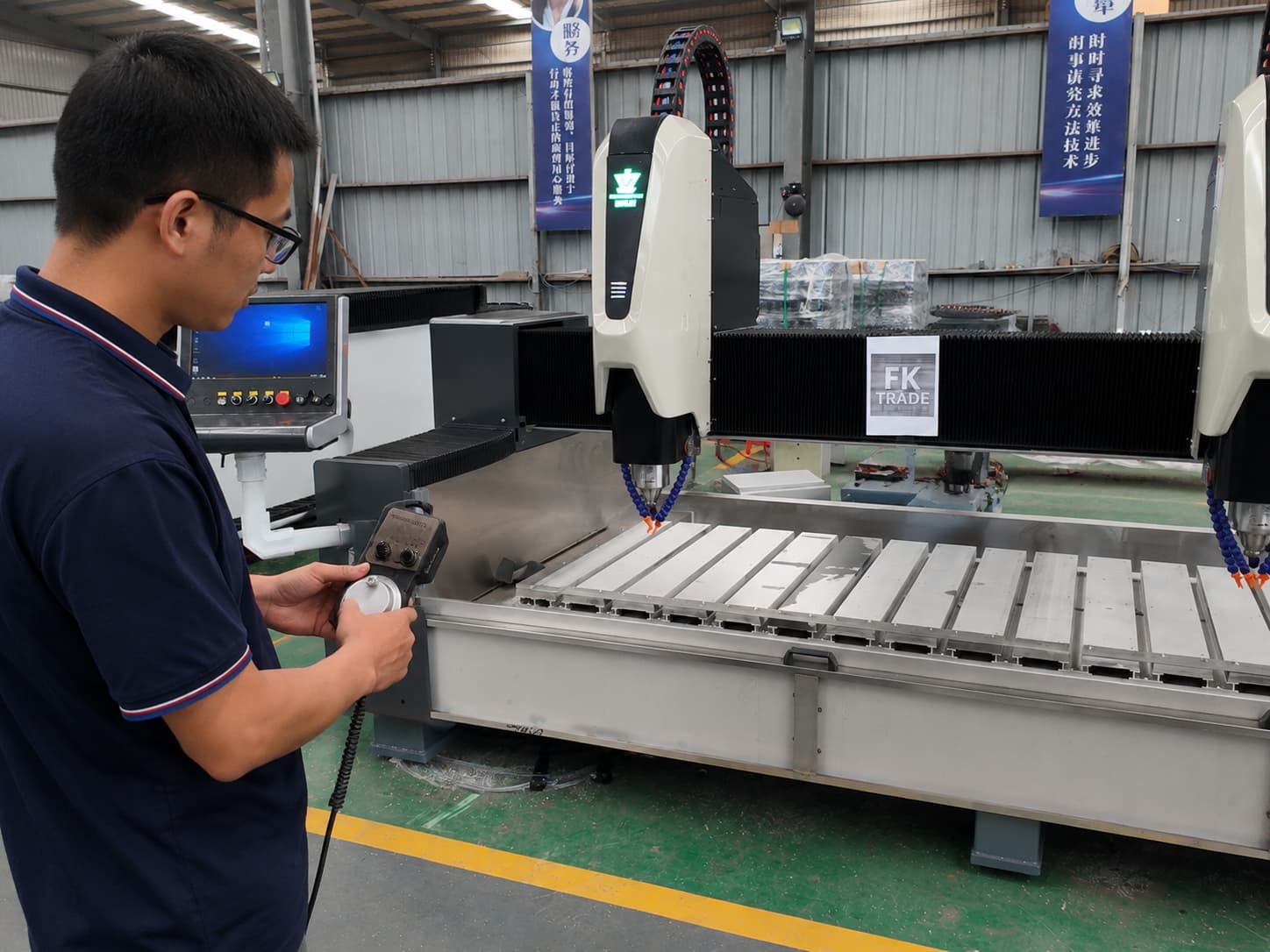

Al operar una máquina CNC máquina inteligente para tallar piedraLos operarios suelen necesitar mover manualmente el husillo o la mesa de trabajo antes de iniciar un programa de mecanizado. Aquí es donde el volante CNC, también conocido como MPG (Generador de Pulsos Manual), resulta extremadamente útil.
En lugar de depender únicamente de botones o programas automáticos, el volante permite a los operarios realizar movimientos manuales controlados a lo largo de los ejes de la máquina. Resulta especialmente útil durante el ajuste de herramientas, el posicionamiento de la pieza de trabajo, la búsqueda del origen y los ajustes finos.
Comprender cómo funciona el volante puede ayudar a los operarios a mejorar la precisión del posicionamiento y reducir el riesgo de colisiones entre las herramientas.
¿Qué es un volante CNC?

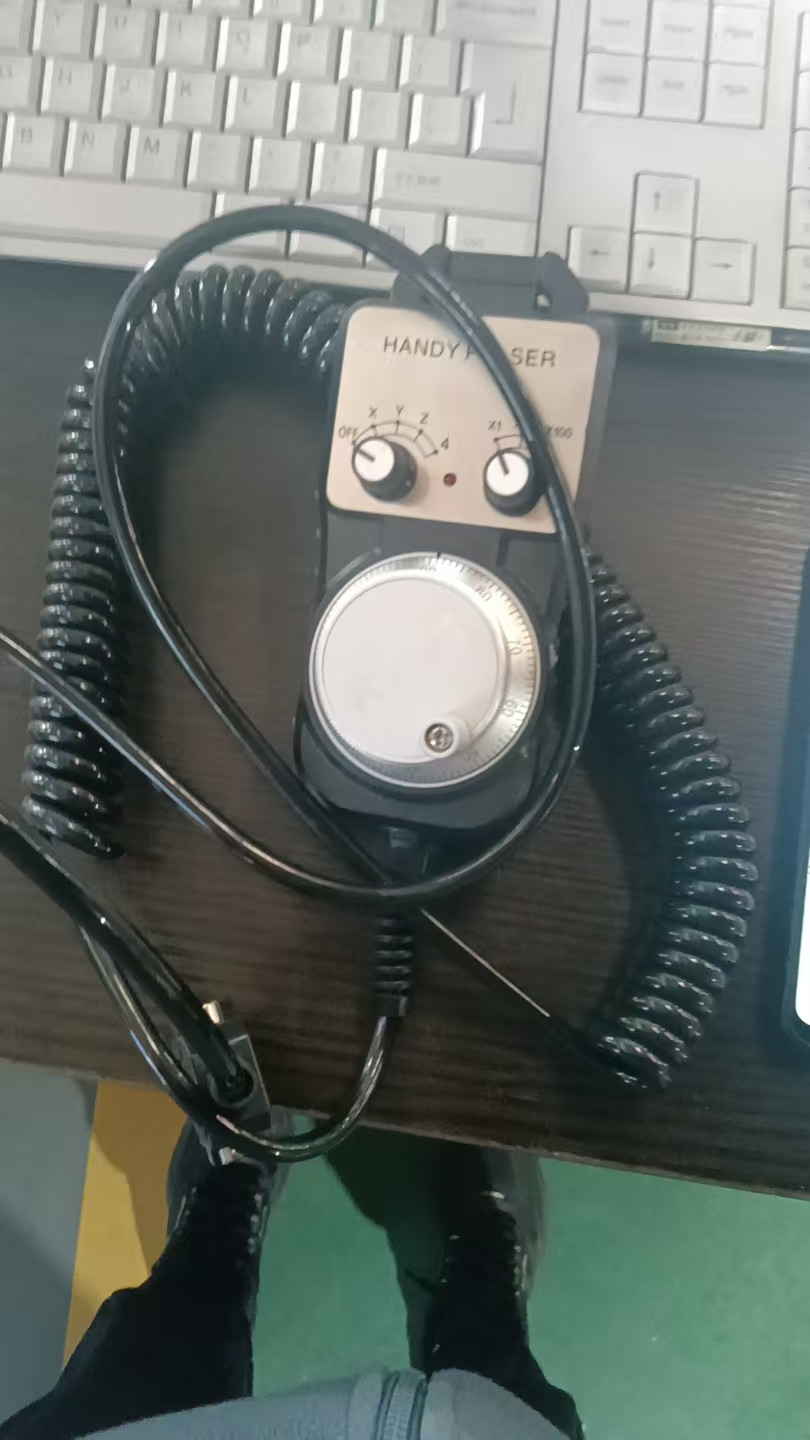

Un volante CNC es un dispositivo de control manual de ejes conectado al controlador CNC.
Al seleccionar un eje y un paso de movimiento, el operador puede girar el volante para mover el eje de la máquina seleccionado. En comparación con el funcionamiento continuo mediante botones, un MPG ofrece un control más preciso e intuitivo.
En una máquina típica de tallado de piedra CNC:
La configuración exacta de los ejes depende de la estructura de la máquina y del controlador CNC.
¿Cómo funciona un volante CNC?
El funcionamiento es sencillo: Seleccione el eje → Seleccione el paso → Gire el volante.
Por ejemplo, si desea mover el eje Z hacia abajo para configurar la herramienta:
Esto le otorga al operador un control directo sobre el movimiento de la máquina.
El selector de ejes determina qué eje de la máquina responde al volante.
| Selección de ejes | Función típica | Aplicación común |
|---|---|---|
| X | Movimiento lineal del eje X | Posicionamiento izquierdo/derecho |
| Y | Movimiento lineal del eje Y | Posicionamiento delantero/trasero |
| Z | Movimiento lineal del eje Z | Ajuste de altura de la herramienta |
| 4 | Eje adicional/rotatorio | mecanizado de 4 ejes |
| 5 | Eje adicional/rotatorio | mecanizado de 5 ejes |
| 6 | Eje adicional | Mecanizado multieje |
Importante: El significado de los ejes 4, 5 y 6 depende de la configuración de la máquina y del controlador. Máquina CNC estándar de 3 ejes para piedra normalmente solo requiere X, Y y Z.
2. Selector de pasos: Decide cuánto se mueve el eje.
El selector de pasos determina la distancia de desplazamiento generada por cada impulso del volante. En los controladores que utilizan los ajustes comunes de ×1, ×10 y ×100, el ajuste más pequeño proporciona un movimiento más preciso, mientras que el ajuste más grande permite un posicionamiento más rápido.
| Ajuste de pasos | Movimiento típico por pulso | Mejor aplicación |
|---|---|---|
| ×1 | 0,001 mm | Ajuste fino de la herramienta y ajuste de precisión |
| ×10 | 0,01 mm | Posicionamiento normal y localización del origen |
| ×100 | 0,1 mm | Movimiento rápido y posicionamiento brusco |
El incremento real del movimiento depende del controlador CNC y de la configuración de la máquina. Consulte siempre la configuración del sistema de control o el manual de la máquina.
3. Selector de rueda: Controla la dirección del movimiento.
Tras seleccionar el eje y el paso, gire el volante para mover la máquina.
En una configuración típica:
Sin embargo, la dirección positiva y negativa real puede variar según el sistema de coordenadas de la máquina y la configuración del controlador. Por lo tanto, al operar una máquina CNC desconocida, realice primero un pequeño movimiento y confirme la dirección antes de realizar un ajuste mayor.
¿Qué configuración de pasos debo usar?
Elegir el paso correcto es una de las partes más importantes del uso de un medidor de consumo de combustible (MPG).
×1: Para ajuste fino
El ajuste ×1 es adecuado cuando se necesitan movimientos extremadamente pequeños.
Las aplicaciones típicas incluyen:
Cuando la herramienta de corte ya está muy cerca de la pieza de trabajo, un movimiento pequeño es mucho más seguro que un paso grande.
×10: Para posicionamiento regular
El ajuste ×10 proporciona un equilibrio entre velocidad y precisión.
Puede utilizarse para:
Para muchas operaciones diarias, ×10 es una configuración intermedia práctica.
×100: Para movimiento rápido
El ajuste ×100 está diseñado para un posicionamiento relativamente rápido cuando la máquina está lejos de la posición objetivo.
Es útil para:
Sin embargo, debe utilizarse con precaución cuando la herramienta de corte esté cerca de la piedra.
¿Por qué es tan importante la selección de pasos?
Imagina que la herramienta está a tan solo 0,2 mm de la superficie de la piedra.
Si accidentalmente deja el volante en una posición de movimiento relativamente grande, un solo impulso puede mover el eje mucho más de lo esperado. Esto puede provocar:
Herramienta → Pieza de trabajo → Colisión → Daños en la herramienta → Posibles daños en el husillo o la pieza de trabajo
Por lo tanto, al ajustar la herramienta, es más seguro cambiar a un paso fino como ×1 o ×10, y luego realizar pequeños ajustes mientras se observa la posición de la herramienta.
Cómo usar un volante CNC de forma segura
Un hábito de trabajo sencillo puede reducir considerablemente los errores.
Paso 1: Comprobar el estado de la máquina
Antes de mover el eje, asegúrese de que la máquina esté en el estado de control manual/JOG/MPG adecuado y de que no haya alarmas activas.
Paso 2: Seleccione el eje correcto
Compruebe si está controlando el eje X, Y, Z u otro eje configurado.
Paso 3: Seleccione el paso
Seleccione el incremento de movimiento según la distancia de posicionamiento requerida.
Paso 4: Realiza un pequeño movimiento de prueba.
Si no está familiarizado con el sentido de la máquina, gire ligeramente la rueda y observe el movimiento.
Paso 5: Acérquese lentamente a la pieza de trabajo.
Al colocar la herramienta cerca de la superficie de la piedra, utilice un paso más pequeño y observe la herramienta continuamente.
Paso 6: Detener y confirmar
Una vez alcanzada la posición deseada, deje de girar el volante y verifique la posición de la herramienta antes de continuar con la siguiente operación.
Errores comunes al usar un volante CNC
Error 1: Olvidar comprobar el eje
Un operador puede tener la intención de mover el eje Z, pero seleccionar accidentalmente el eje X o el eje Y.
Solución: Compruebe siempre el selector de eje antes de girar la rueda.
Error 2: Usar ×100 durante el ajuste fino de la herramienta.
Un paso demasiado grande puede provocar que la herramienta se mueva en exceso cuando solo se necesita un pequeño ajuste.
Solución: Cambie a ×1 o ×10 cuando la herramienta se acerque a la pieza de trabajo.
Error 3: Girar la rueda sin mirar la herramienta.
El volante permite el control manual, pero el operario aún necesita observar el movimiento real de la máquina.
Solución: Mantén la vista fija en la herramienta, la pieza de trabajo y la pantalla de coordenadas.
Error 4: Suponer que todas las máquinas CNC utilizan la misma configuración.
Los distintos controladores CNC pueden tener diferentes configuraciones de MPG, asignaciones de ejes, incrementos de pulso y ajustes de dirección.
Solución: Siga la configuración del controlador y las instrucciones de funcionamiento del fabricante de la máquina.
¿Dónde se utiliza el volante en el mecanizado CNC de piedra?

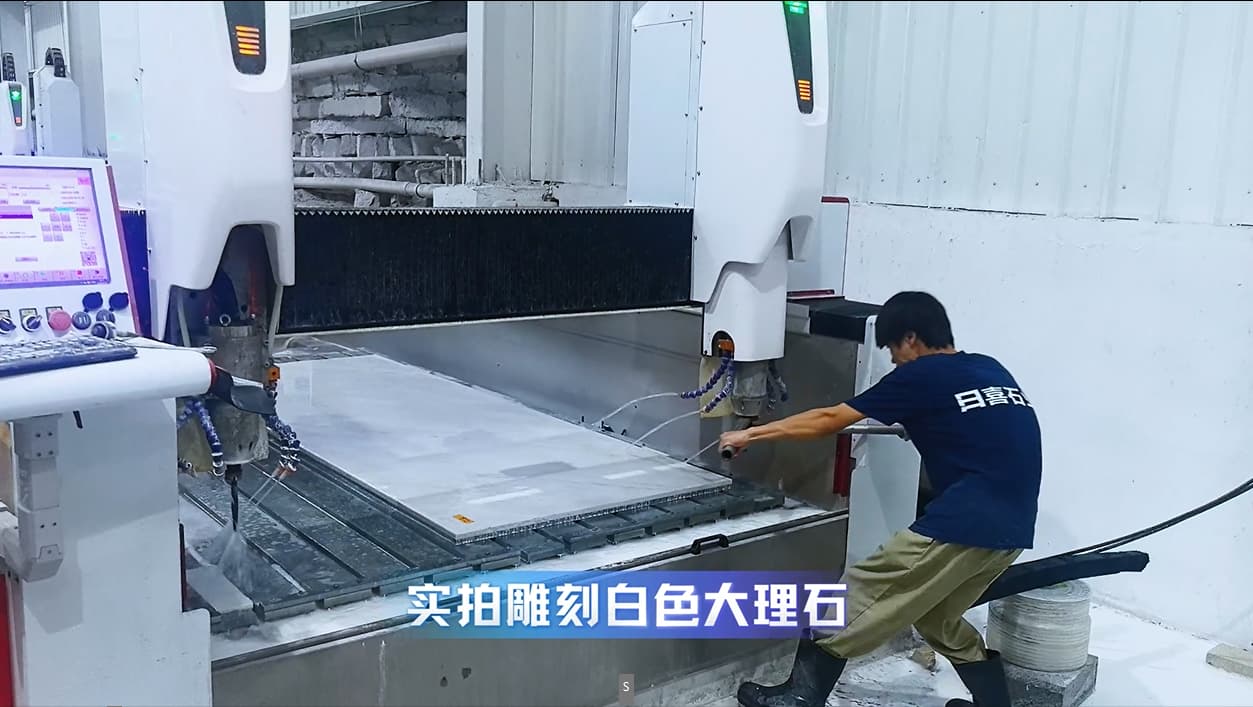

Para las máquinas CNC de tallado de piedra, el MPG resulta especialmente útil durante la preparación y la configuración.

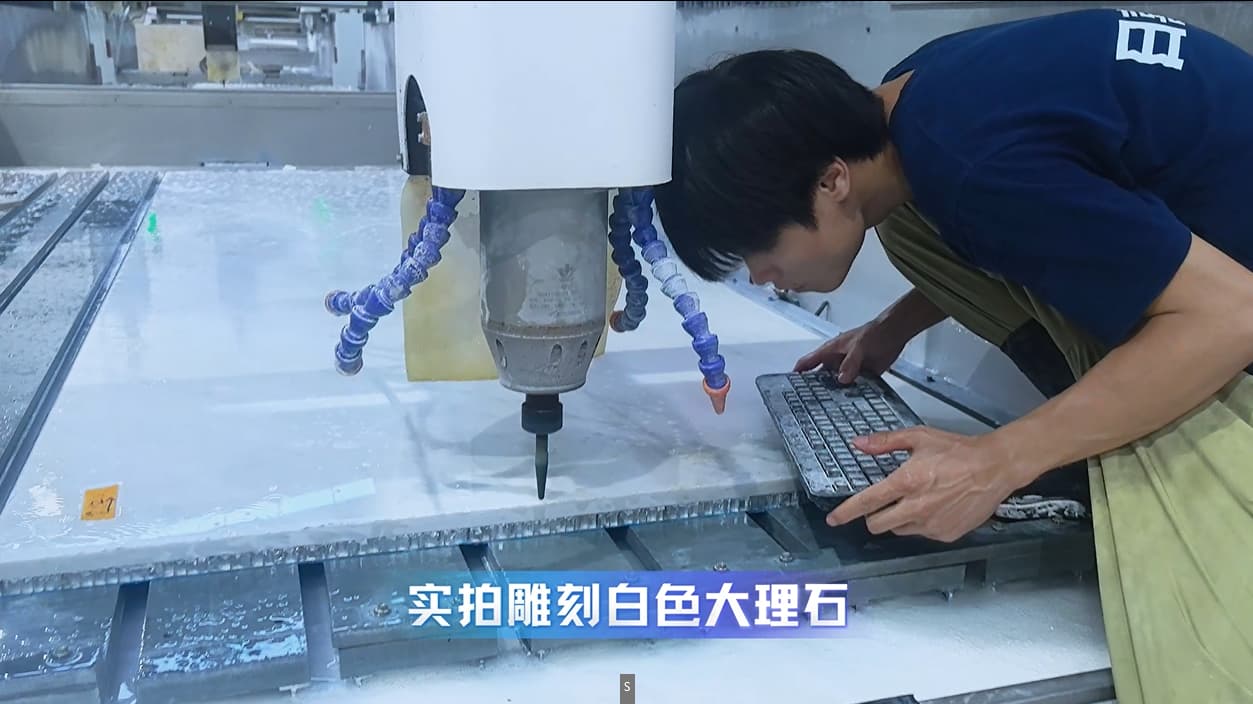

Ajuste de la herramienta: Posicionamiento preciso entre la herramienta de corte y la superficie de la piedra.
Posicionamiento de la pieza: Alinear la piedra antes de tallarla.
Localización del origen: Establecimiento del punto de referencia de mecanizado
Verificación del programa: comprobación del área de mecanizado
Una regla sencilla para recordar
Utilizar un volante CNC no tiene por qué ser complicado. Solo recuerda:
Compruebe el eje → Compruebe el paso → Gire lentamente → Observe la herramienta
Un hábito útil es “mirar dos veces antes de girar una sola vez”. Antes de cada movimiento manual, compruebe rápidamente:
1. ¿Qué eje estoy controlando?
2. ¿Qué configuración de pasos estoy utilizando?
Esta sencilla comprobación de dos segundos puede evitar colisiones innecesarias entre herramientas y reducir el riesgo de dañar la herramienta de corte o la pieza de trabajo.
Reflexiones finales
El volante CNC es una parte pequeña pero importante de un Máquina CNCProporciona a los operarios un control manual directo y facilita y precisa tareas como la configuración de herramientas, el posicionamiento, la búsqueda del origen y la inspección de la máquina.
Para las aplicaciones de tallado CNC en piedra, aprender a usar correctamente el MPG es especialmente valioso porque las herramientas y piezas de trabajo de piedra pueden resultar costosas de reemplazar.
La clave no reside simplemente en saber cómo girar el volante, sino en saber cuándo usar cada eje, cuándo cambiar el paso y cuándo reducir la velocidad.
Si dominas estas operaciones básicas, la configuración de la máquina CNC será más segura, más controlada y más eficiente.
