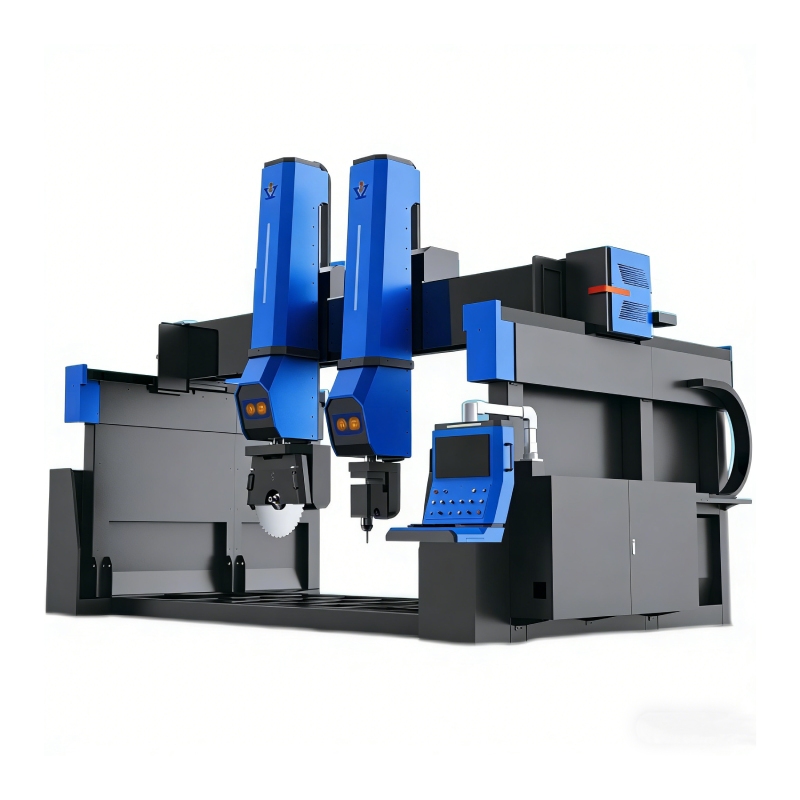

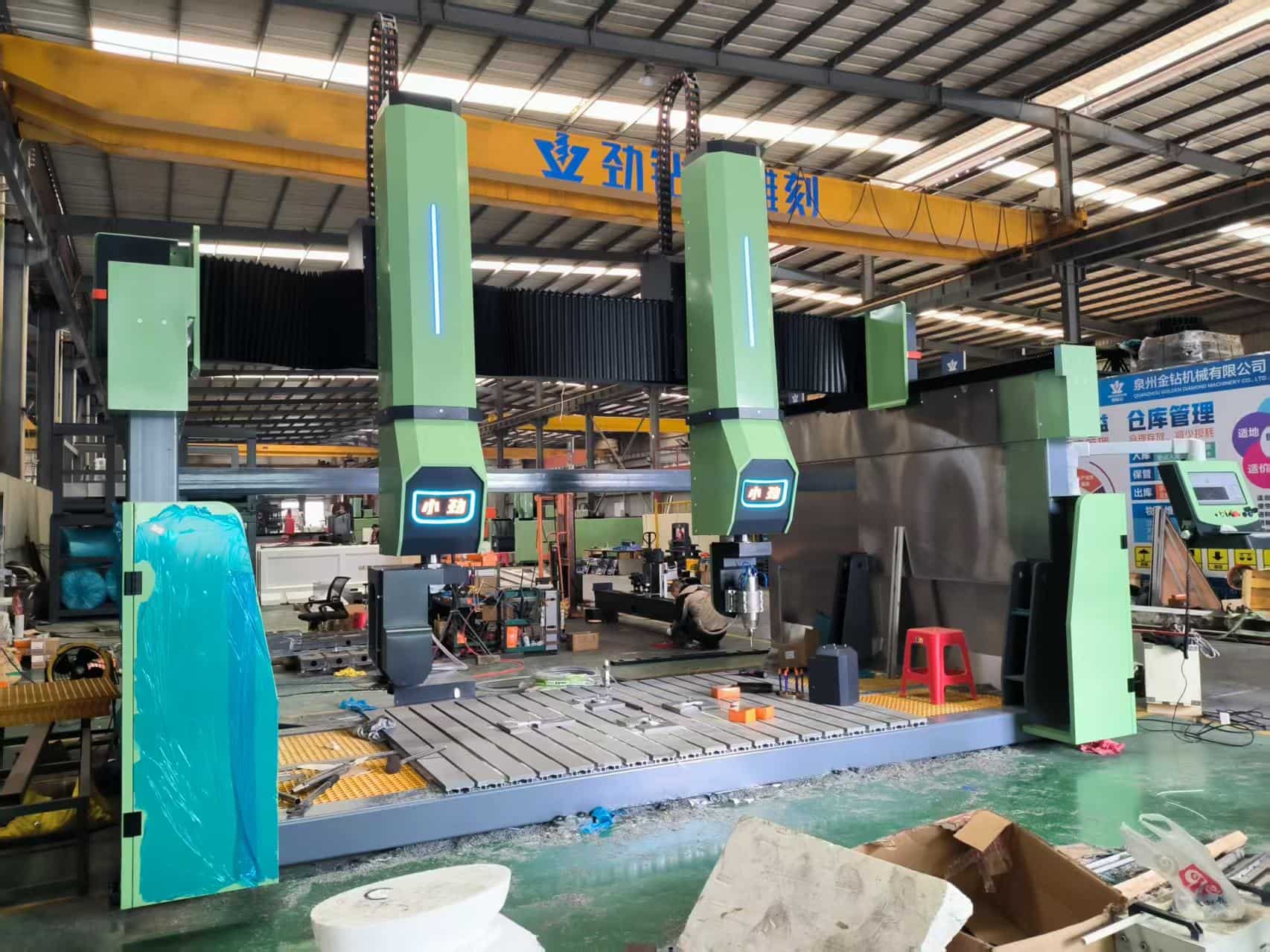

Centro de mecanizado CNC de 5 ejes doble con cabezal de grabado y hoja de sierra
Este Centro de mecanizado CNC de 5 ejes dual integra dos unidades de procesamiento independientes:
un cabezal de grabado de 5 ejes para tallado 3D complejo y una unidad de hoja de sierra de 5 ejes para corte de alta precisión.
Modelo de producto :
3020XQProceso de dar un título :
CE, ISOPresupuesto :
6300*3700*4800mmOrigen :
QuanzhouPuerto :
XiamenMuestras disponibles :
NoServicio posventa :
ProvidePeríodo de garantía :
1 Year
Diseñado para el procesamiento de piedra de gran formato, permite realizar el grabado y el corte en una sola plataforma, reduciendo significativamente el tiempo de manipulación del material y los errores de posicionamiento.
Con una mesa de trabajo de 3000 × 2000 mm, una carrera X/Y/Z de 3500/2000/1600 mm y una estructura de máquina rígida de 9000 kg, la máquina mantiene una repetibilidad de ±0,01 mm incluso durante un funcionamiento continuo prolongado.
Se utiliza ampliamente en la fabricación de piedra arquitectónica, productos de piedra personalizados y proyectos decorativos de alta gama.
Características principales
1) Procesamiento integrado dual de 5 ejes: Un husillo de grabado de 5 ejes y una hoja de sierra de 5 ejes funcionan en la misma plataforma, lo que permite cortar y tallar sin reposicionamiento secundario y mejora la precisión general del mecanizado.
2) Capacidad de grabado de 5 ejes de alta potencia: La unidad de grabado está equipada con un husillo de tallado de 5 ejes y 25 kW, compatible con herramientas ER32 y mecanizado de superficies 3D complejo para esculturas, relieves y grabados de cavidades profundas.
3) Sistema de corte de precisión de 5 ejes: La unidad de sierra de 5 ejes admite hojas de Ø300–700 mm, con una velocidad de rotación de hasta 8000 rpm, lo que permite realizar cortes en bisel, cortes en arco y perfilados de piedras en múltiples ángulos.
4) Amplia área de trabajo para losas de piedra pesadas: Una plataforma de 3000 × 2000 mm y trazos de eje largo soportan grandes paneles de piedra, encimeras y componentes arquitectónicos sin seccionar.
5) Alta precisión y estabilidad: Con una precisión de posicionamiento de ±0,02 mm y una repetibilidad de ±0,01 mm, la máquina mantiene la consistencia dimensional durante ciclos de producción continuos de 72 horas.
6) Sistema de control y movimiento de grado industrial: Alimentado por servomotores de CA completos y un sistema de control CNC industrial, lo que garantiza una interpolación suave de 5 ejes y un funcionamiento confiable a largo plazo.
Parámetros técnicos
| Número de producto | 3020XQ |
| Dimensión de la plataforma | 3000*2000 mm |
| Recorrido del eje X/Y/Z | 3500/2300/1600 mm |
| Carrera del eje A/C | 0-180°/±365° |
| Velocidad del aire | 30 m/min |
| Potencia del husillo de tallado de 5 ejes | 7,5 kW (husillo refrigerado por agua con inversor) |
| Velocidad del husillo de tallado de 5 ejes | 0~24000 rpm |
| Husillo de tallado de 5 ejes | ER32 |
| Potencia de corte de 5 ejes | 25 kW |
| Velocidad de corte de 5 ejes | 0~8000 rpm |
| Estilo de corte de 5 ejes | Portaherramientas BT40 |
| Cuchilla de corte de 5 ejes | Ф300-Ф700 |
| Motor | Servomotor digital de CA |
| Relación de transmisión del reductor | i=7 |
| Voltaje de funcionamiento | CA 220 V/50 Hz o CA 380 V/50 Hz |
| Herramientas de grabado | Φ6/8/10/12/14/16 mm |
| Formato de archivo | Código G/ENG/NC |
| Precisión de posicionamiento | ±0,02 mm |
| Repetibilidad | ±0,01 mm |
| Sistema de control | Estudio Nc |
| Peso | 9000 kilos |
| Dimensión | 6300*3700*4800 mm |

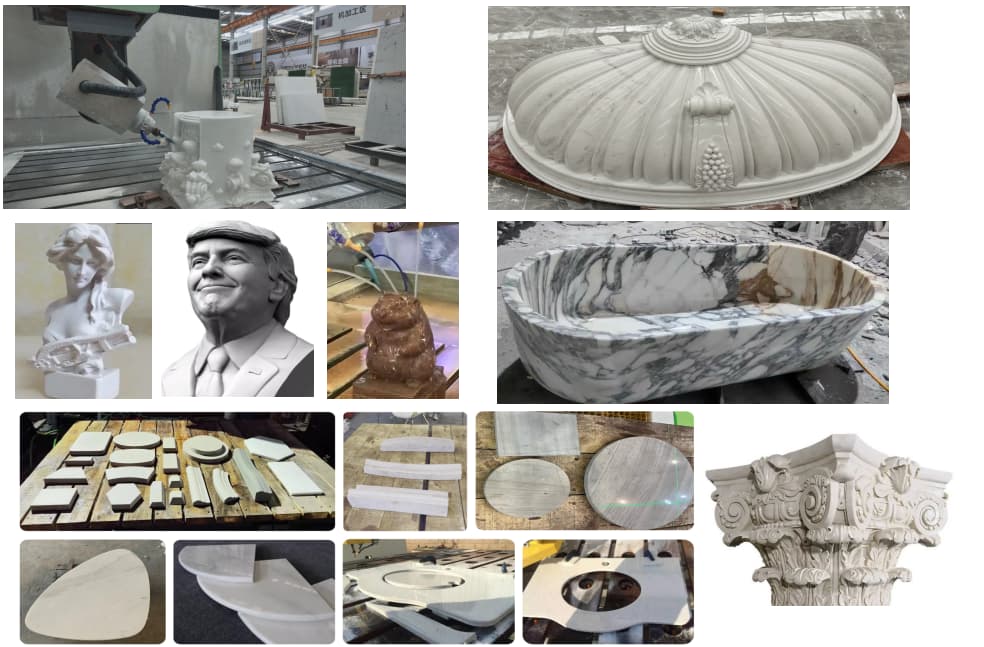

Aplicaciones
1) Fabricación de piedra arquitectónica: Se utiliza para cortar y grabar encimeras, paneles de pared, componentes de escaleras y elementos de fachada, completando tanto el perfilado como el tallado decorativo en una sola máquina.
2) Muebles y decoración de piedra personalizados: Ideal para producir mesas, lavabos, columnas y componentes artísticos de piedra que requieren tanto corte preciso como grabado 3D.
3) Proyectos de Escultura y Relieve: Adecuado para esculturas de piedra a gran escala, muros en relieve y monumentos culturales, donde el corte tosco y el grabado fino deben estar alineados con precisión.
4) Proyectos de ingeniería y exportación de alta gama: Se aplica ampliamente en hoteles, complejos comerciales y proyectos de construcción en el extranjero, donde la precisión dimensional y la consistencia de la superficie son fundamentales.
Análisis comparativo: máquinas de 5 ejes dobles frente a máquinas tradicionales independientes
1) Integración de procesos: El mecanizado dual de 5 ejes completa el corte y el grabado en una plataforma, mientras que las configuraciones tradicionales requieren sierras y máquinas de tallado separadas.
2) Control de precisión: El posicionamiento único reduce los errores acumulativos causados por múltiples pasos de sujeción.
3) Eficiencia de producción: Elimina la transferencia de material, reduciendo la intensidad de la mano de obra y acortando los ciclos de producción entre un 20 y un 30 %.
5) Disposición del taller: Una máquina integrada reemplaza dos unidades independientes, mejorando la utilización del espacio del taller.
Preguntas y respuestas de expertos
P1: ¿Por qué elegir un centro de mecanizado dual de 5 ejes en lugar de máquinas separadas?
Debido a que el grabado y el corte se completan en una sola configuración, se reducen los errores de posicionamiento y se mejora la eficiencia, especialmente para productos de piedra personalizados complejos.
P2: ¿Puede la máquina soportar un funcionamiento continuo y prolongado?
Sí. Con una estructura rígida de 9000 kg y un sistema servo industrial, puede funcionar de forma continua durante 72 horas manteniendo una repetibilidad de ±0,01 mm.
P3: ¿Qué tamaños de piedras se pueden procesar?
La máquina admite losas de hasta 3000 × 2000 mm, con carreras de eje extendidas adecuadas para componentes de piedra de gran tamaño.
P4: ¿Qué tipos de procesamiento admite la hoja de sierra?
La unidad de sierra de 5 ejes admite corte recto, corte biselado, corte en arco y perfilado multiángulo con hojas de Ø300 a Ø700 mm.
Perfil de la empresa
Compañía Tecnológica Jinzuan de Quanzhou, Ltd.
Quanzhou Jinzuan Technology Co., Ltd. se encuentra en la Avenida Industrial Shuitou, con fácil acceso. Es una empresa que integra I+D, fabricación, ventas y servicios técnicos, especializada en la fabricación de una serie de equipos inteligentes de procesamiento de piedra CNC.
¿Por qué elegirnos como socio?
1) Calidad superior del producto
2) Alto rendimiento en función de los costos
3) I+D y tecnología avanzadas
4) Soporte y servicio al cliente integral
5) Equipo técnico profesional y experimentado
6). Estándares globales
Certificaciones
Exposiciones
Nuestro servicio
Preventa:soporte de consultoría
Según los requisitos del cliente para instalar la máquina.
Visita la fábrica
Postventa:Guía de instalación y uso de la máquina
período de garantía de un año
Preguntas frecuentes
1.¿Cuál será el proceso de pago?
TT: 30% como depósito, 70% antes del envío.
2.¿Cuántos días tardará el envío?
El tiempo de producción es de aproximadamente 30 días. Es necesario verificar la fecha de envío desde el puerto de Xiamen a su puerto.
3.¿Quién proporcionará el soporte técnico para la instalación del dispositivo?
1) Nuestro ingeniero puede capacitarlo gratuitamente en la instalación, el uso del software y el diseño en nuestra fábrica. Una semana es suficiente. Nuestra fábrica se encuentra en la ciudad de Shuitou, provincia de Fujian, la mayor zona de fabricación de piedra de China. También es posible que sea el mayor importador y exportador de mármol del mundo.
2) Nuestro ingeniero puede atenderlo las 24 horas en línea por Skype, WhatsApp, WeChat, mensaje de Facebook o por teléfono celular.
3) Se puede enviar un manual en inglés sobre el uso y mantenimiento de la máquina.
4) Se pueden enviar videos de instalación, uso y mantenimiento de la máquina.
Diseñado para superficies complejas, componentes de formas especiales y tallado artístico. El inteligente 5 ejes El sistema permite un mecanizado integral, transformando sus conceptos en realidad con alta eficiencia y precisión, lo que aumenta significativamente la productividad y los márgenes de beneficio.
LEER MÁS
El máquina de corte integrada de puente de 5 ejes Es una solución industrial de vanguardia diseñada para el corte de alta precisión en diversos materiales. Combina una robusta estructura de puente con tecnología avanzada de movimiento simultáneo de 5 ejes, ofreciendo precisión, velocidad y estabilidad superiores tanto para formas complejas como para tareas de corte a gran escala. Equipada con controles CNC inteligentes y componentes duraderos, lo que la convierte en una opción fiable para fábricas, plantas de procesamiento y talleres de fabricación en todo el mundo.
LEER MÁS
Presentamos nuestro sistema profesional de 3 ejes Máquina cortadora de piedra—Una solución especializada diseñada para redefinir la precisión y la eficiencia en el procesamiento de piedra. Concebida exclusivamente para el corte de granito, mármol, piedra caliza y otros materiales de piedra natural, esta máquina aprovecha un sistema de movimiento estable de 3 ejes (X, Y, Z) para lograr cortes limpios y uniformes en superficies planas y perfiles lineales.
LEER MÁS
Nuestro Máquina cortadora de piedra de 4 ejes Diseñado para ofrecer precisión, versatilidad y un corte de alta eficiencia en materiales de piedra. Con tecnología CNC avanzada, garantiza una precisión superior y fiabilidad a largo plazo en entornos exigentes. Ideal para fabricantes de piedra que buscan mayor productividad y minimizar los tiempos de inactividad.
LEER MÁS
Este Centro de mecanizado CNC de 5 ejes dual integra dos unidades de procesamiento independientes: un cabezal de grabado de 5 ejes para tallado 3D complejo y una unidad de hoja de sierra de 5 ejes para corte de alta precisión.
LEER MÁS

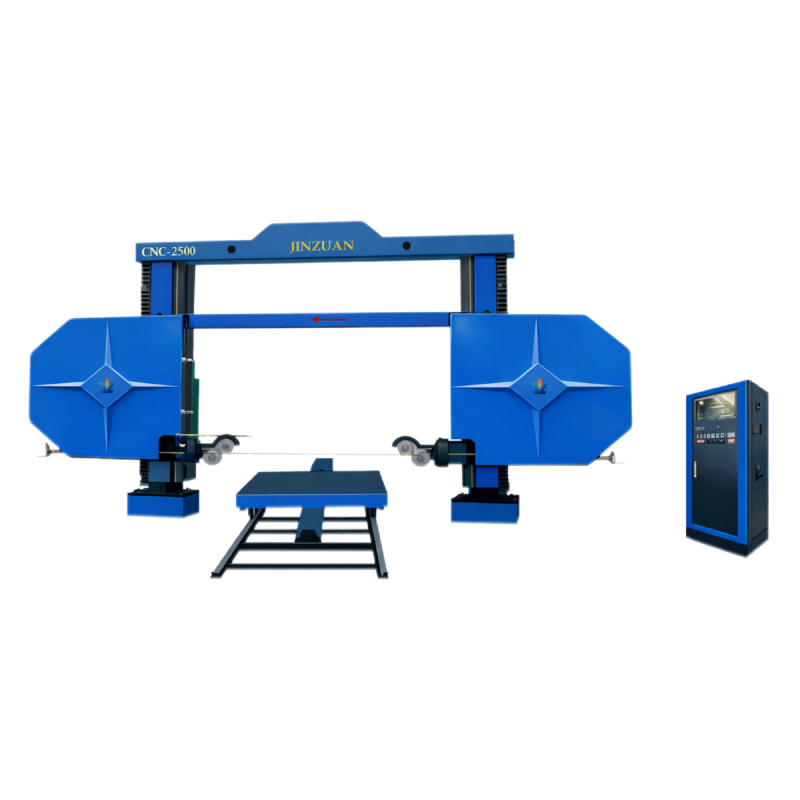

Descubra el corte de precisión con nuestro Máquina de sierra de hilo CNCDiseñada para bloques de piedra macizos, esta cortadora de alta resistencia cuenta con una mesa de trabajo de 20 toneladas, un motor de alto par de 11 kW y un volante de inercia de 1600 mm de diámetro con equilibrio dinámico para una estabilidad inigualable. Ideal para granito, mármol y piedra de ingeniería, garantiza un procesamiento eficiente y de alta velocidad con mínima vibración.
